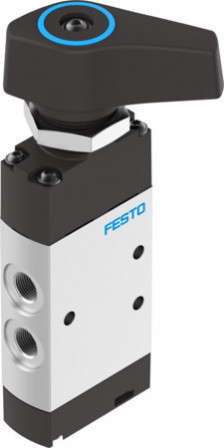

VHEF-E-M52-M-N18 Distributeur à sélecteur FESTO 8080974
Référence web : A700-D094575
Référence fabricant : 8080974
Référence fabricant : 8080974
VHEF-E-M52-M-N18 Distributeur à sélecteur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 995882 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | manuel |
| Principe d'étanchéité | souple |
| Position de montage | Indifférente |
| Mode de fixation | Au choix :, Montage frontal, avec trou débouchant |
| Diamètre nominal (MM) | 5,2 |
| Fonction de distributeur | 5/2 monostable |
| Sens d'écoulement | réversible |
| Fonction d’échappement | Réduction possible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | -0,095, -0,95, 1, 10 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:-:-] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 750 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | NPT 1/8 |
| Raccord pneumatique 2 | NPT 1/8 |
| Raccord pneumatique 3 | NPT 1/8 |
| Largeur (MM) | 20 |
| Chevauchement | recouvrement positif |
| Matériau joints d'étanchéité | NBR |
| Fréquence de commutation max. (HZ) | 0,5 |
| Raccord pneumatique 4 | NPT 1/8 |
| Raccord pneumatique 5 | NPT 1/8 |
| Matériau du couvercle | Renforcé de polyamide |
| Conseils d’utilisation | Actionner uniquement à la main |
| Matériau du levier | Renforcé de polyamide |
| Couple d’actionnement (NM) | 0,3 |
| Force max. sur l'actionnement (N) | 200 |
| Force transversale max. sur l'actionnement (N) | 200 |
| Série | VHEF |
Produits similaires
<
>
| Série | Matériau joints | Matériau corps | Raccord pneumatique 4 | Matériau levier | Couple (Nm) | Conception | Mode d'actionnement | Principe d'étanchéité | Mode de fixation | Diamètre nominal (MM) | Fonction de distributeur | Sens d'écoulement | Type de rappel | Type de commande | Fluide de service | Débit nominal normal (l/min) | Raccord pneumatique 1 | Raccord pneumatique 2 | Raccord pneumatique 3 | Alimentation en air de pilotage | Pression de commande (bar) | Raccord pneumatique 5 | Force de déverrouillage (N) | Force transversale max. sur l'actionneur (N) | Limite de course max. (dure) (MM) | Vistesse max. d'actionnement pour mouvement latéral (m/s) | Chevauchement | Pression de service MPa (MPa) | Couple de déverrouillage (NM) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VHEF-V-B52-G14 Distributeur à levier basculant FESTO 5300035
Référence web : A700-D094675
Référence : C2501001071 |
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 7 | 5/2 bistable | réversible | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/4 | recouvrement positif | 0.6 | |||||||||||||||||||
|
VHEF-V-B52-G18 Distributeur à levier basculant FESTO 5300033
Référence web : A700-D094676
Référence : H2501002502 |
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 5.2 | 5/2 bistable | réversible | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/8 | recouvrement positif | 0.6 | |||||||||||||||||||
|
VHEF-V-M52-M-G14 Distributeur à levier basculant FESTO 5300034
Référence web : A700-D094679
|
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 7 | 5/2, monostable | réversible | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/4 | recouvrement positif | |||||||||||||||||||
|
VHEF-V-M52-M-G18 Distributeur à levier basculant FESTO 5300032
Référence web : A700-D094680
|
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 5.2 | 5/2, monostable | réversible | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/8 | recouvrement positif | |||||||||||||||||||
VHEF-VT-B32-G14 Distributeur à levier basculant FESTO 5300039
Référence web : A700-A589222
Référence : H2505300491 |
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 6 | 3/2 bistable | réversible | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/4 | Recouvrement nul | 0.8 | |||||||||||||||||||
|
VHEF-VT-B32-G18 Distributeur à levier basculant FESTO 5300037
Référence web : A700-A678089
Référence : 250104726 |
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 5.6 | 3/2 bistable | réversible | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/8 | Recouvrement nul | 0.8 | |||||||||||||||||||
|
VHEF-VT-M32-M-G14 Distributeur à levier basculant FESTO 5300038
Référence web : A700-D094685
|
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 6 | 3/2 monostable, ouvert/fermé | réversible | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/4 | Recouvrement nul | |||||||||||||||||||
|
VHEF-VT-M32-M-G18 Distributeur à levier basculant FESTO 5300036
Référence web : A700-D094686
Référence : D2501001666 |
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 5.6 | 3/2 monostable, ouvert/fermé | réversible | Ressort mécanique | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/8 | Recouvrement nul | |||||||||||||||||||
VHEF-H-B52-G14 Distributeur à manette FESTO 8080931
Référence web : A700-A643721
Référence : H2501002108 |
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 7 | 5/2 bistable | réversible | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/4 | recouvrement positif | 0.5 | |||||||||||||||||||
VHEF-H-B52-G18 Distributeur à manette FESTO 8080932
Référence web : A700-D094612
|
VHEF | manuel | mou (joint) | Montage sur face avant, au choix :, à trou débouchant | 5.2 | 5/2 bistable | réversible | Air comprimé selon ISO8573-1:2010 [7:-:-] | G1/8 | recouvrement positif | 0.5 |
