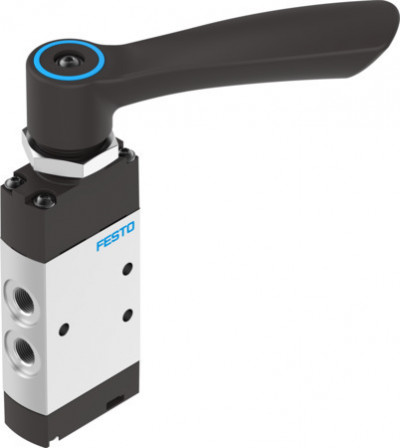

VHEF-H-B53E-G18 Distributeur à manette

VHEF-H-B53E-G18 Distributeur à manette FESTO 8080948

Voir les documents Voir les détails techniques

Références

Web : A700-D094619

Fabricant : 8080948

Documents

Détails techniques

Température ambiante (GC)	-10, 60
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Alliage d'aluminium corroyé, Anodisé
Symbole	995889
Structure de construction	Vanne de piston
Mode d'actionnement	manuel
Principe d'étanchéité	mou (joint)
Position de montage	indifférent
Mode de fixation	Montage sur face avant, au choix :, à trou débouchant
Diamètre nominal (MM)	5.2
Fonction de distributeur	5/3 à l'échappement
Sens d'écoulement	réversible
Fonction d’échappement	Réduction possible
Mode de pilotage	Direct
Pression de service (BAR)	-0.95, 10
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-]
Température du fluide (GC)	-10, 60
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	1 - faibles effets de corrosion
Débit nominal normal (normalisé selon DIN 1343) (L2)	530
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Raccord pneumatique 1	G1/8
Raccord pneumatique 2	G1/8
Raccord pneumatique 3	G1/8
Largeur (MM)	20
Chevauchement	recouvrement positif
Matériau joints d'étanchéité	NBR
Commande manuelle auxiliaire	bistable
Fréquence de commutation max. (HZ)	0.5
Raccord pneumatique 4	G1/8
Raccord pneumatique 5	G1/8
Matériau du couvercle	Renforcé de polyamide
Conseils d’utilisation	Actionner uniquement à la main
Matériau du levier	Renforcé de polyamide
Couple d’actionnement (NM)	0,7
Force max. sur l'actionnement (N)	200
Force transversale max. sur l'actionnement (N)	200
Couple de déverrouillage (NM)	0.6
Type de produit	Distributeur à manette
Série	VHEF

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis

Produits similaires

Produit	Série	Matériau joints	Matériau corps	Raccord pneumatique 4	Conception	Mode d'actionnement	Principe d'étanchéité	Mode de fixation	Diamètre nominal (MM)	Fonction de distributeur	Sens d'écoulement	Type de rappel	Type de commande	Fluide de service	Débit nominal normal (l/min)	Raccord pneumatique 1	Raccord pneumatique 2	Raccord pneumatique 3	Alimentation en air de pilotage	Raccord pneumatique 5
F-3-1/4-B Distributeur à pédale FESTO 8984 250100102 Référence : 250100102 Référence web : A700-A071809 Référence fabricant : 8984 Détails	F	NBR	Aluminium moulé sous pression		Siège plat	manuel		à trou débouchant	7	3/2 monostable, fermé	irréversible	Ressort mécanique	direct	Air comprimé selon ISO8573-1:2010 [7:4:4]	600	G1/4	G1/4	G1/4
F-3-M5 Distributeur à bouton-poussoir FESTO 4452 250100542 Référence : 250100542 Référence web : A700-A072106 Référence fabricant : 4452 Détails	F									3/2 monostable, fermé		Ressort mécanique						M5
F-5-1/4-B Distributeur à pédale FESTO 8992 250100108 Référence : 250100108 Référence web : A700-A071815 Référence fabricant : 8992 Détails	F	NBR	Aluminium moulé sous pression	G1/4	Siège plat	manuel		à trou débouchant	7	5/2, monostable	irréversible	Ressort mécanique	direct	Air comprimé selon ISO8573-1:2010 [7:4:4]	550	G1/4	G1/4	G1/4		G1/4
FO-3-1/4-B Distributeur à pédale FESTO 8988 250100105 Référence : 250100105 Référence web : A700-A071812 Référence fabricant : 8988 Détails	FO	NBR	Aluminium moulé sous pression		Siège plat	manuel		à trou débouchant	7	3/2 monostable, ouvert	irréversible	Ressort mécanique	direct	Air comprimé selon ISO8573-1:2010 [7:4:4]	600	G1/4	G1/4	G1/4
FP-3-1/4-B Distributeur à pédale verrouillable FESTO 8986 250100561 Référence : 250100561 Référence web : A700-A072124 Référence fabricant : 8986 Détails	FP	NBR	Aluminium moulé sous pression		Siège plat	manuel		à trou débouchant	7	3/2 bistable	irréversible	Ressort mécanique	direct	Air comprimé selon ISO8573-1:2010 [7:4:4]	600	G1/4	G1/4	G1/4
FP-5-1/4-B Distributeur à pédale verrouillable FESTO 8997 250100113 Référence : 250100113 Référence web : A700-A071820 Référence fabricant : 8997 Détails	FP	NBR	Aluminium moulé sous pression	G1/4	Siège plat	manuel		à trou débouchant	7	5/2 bistable	irréversible	Ressort mécanique	direct	Air comprimé selon ISO8573-1:2010 [7:4:4]	550	G1/4	G1/4	G1/4		G1/4
FPB-3-1/4 Distributeur à pédale verrouillable FESTO 526984 H2501000037 Référence : H2501000037 Référence web : A700-A109280 Référence fabricant : 526984 Détails	FPB					manuel		à trou débouchant	7	3/2 bistable	irréversible	Ressort mécanique		Air comprimé selon ISO8573-1:2010 [7:4:4]				G1/4
FPB-5-1/4 Distributeur à pédale verrouillable FESTO 526985 B2501000206 Référence : B2501000206 Référence web : A700-A559746 Référence fabricant : 526985 Détails	FPB					manuel		à trou débouchant	7	5/2 bistable	irréversible	Ressort mécanique		Air comprimé selon ISO8573-1:2010 [7:4:4]				G1/4
FVS-3-1/8 Distributeur à antenne FESTO 3876 250104603 Référence : 250104603 Référence web : A700-A119422 Référence fabricant : 3876 Détails	FVS					mécanique	mou (joint)	à trou débouchant	3.5	3/2 monostable, fermé	irréversible	Ressort mécanique		Air comprimé selon ISO8573-1:2010 [-:-:-]				G1/8	interne
FVSO-3-1/8 Distributeur à antenne FESTO 3877 250100044 Référence : 250100044 Référence web : A700-A071753 Référence fabricant : 3877 Détails	FVSO					mécanique	mou (joint)	à trou débouchant	3.5	3/2 monostable, ouvert	irréversible	Ressort mécanique		Air comprimé selon ISO8573-1:2010 [-:-:-]				G1/8	interne
