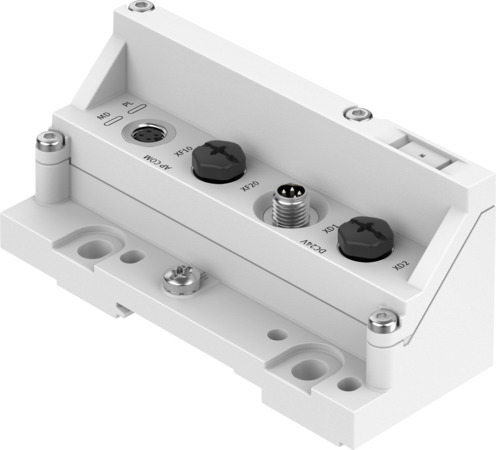

VMPAL-EPL-AP Plaque d'extrémité

VMPAL-EPL-AP Plaque d'extrémité FESTO 8087171

Voir les documents Voir les détails techniques

Références

Web : A700-D095138

Fabricant : 8087171

Documents

Description

Plaque d'extrémité VMPAL-EPL-AP Plaque d'extrémité VMPAL-EPL-AP

Détails techniques

Degré de protection	IP65, IP67
Température ambiante (GC)	-5, 50
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Aluminium moulé sous pression, peint, Renforcé de polyamide
Marquage CE (voir la déclaration de conformité)	Selon directive européenne CEM, Selon la directive européenne RoHS
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM
Mode de fixation	Tirant
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	3 - Effets de corrosion forts
Température de stockage (GC)	-40, 70
Certification	RCM Mark
Nombre maximal d'emplacements de distributeurs	32
Humidité relative de l'air	5 - 95 %, sans condensation
Position des raccords	En haut
Couple de serrage max. (NM)	1.7
Dimensions l x L x H	43,1 mm x 107,5 mm x 50,2 mm
Marquage KC	KC-CEM
Protection contre l'inversion de polarité	oui
Protection par fusibles (court-circuit)	Fusible électronique interne par canal
Note sur le degré de protection	Raccords non utilisés obturés, à l'état monté
Alimentation électrique, fonction	Electronique/capteurs et charge entrants
Alimentation électrique, type de connexion	Connecteur mâle
Alimentation électrique, technique de raccordement	M8x1, codage A selon EN 61076-2-104
Alimentation électrique, nombre de pôles/fils	4
Alimentation électrique max.	2 x 4 A (fusible externe requis)
Matériau de douille filetée	Laiton nickelé
Longueur de câble max.	50 m communication système
Autonomie en cas de coupure de courant (MS)	10
Nombre maximum de bobines	32
Protection contre les contacts directs et indirects	SELV, TBTS
Diagnostic par LED	Alimentation électrique charge, Diagnostic de chaque module
d5230993eed1a7504c9a8678def23ece_V	24
108667f7f85703997c6c28241d55a721	± 10 %
270c356a5c144ddc58912baa4b0f94e5	Typiquement 15 mA
3ab8ccb55cc70bea30aa98e4e8cdab0d_V	24
Variations de tension admissibles électronique/capteurs	± 25 %
Consommation interne avec tension de service nominale électronique/capteurs	typ. 30 mA
Structure du terminal de distributeurs	Différentes grandeurs de distributeurs possibles
Altitude de fonctionnement nominale	<= 2 000 m NHN
db277603fbfbd6fe32fb02e9771e9bf6	Sous-tension électronique/capteurs, Surtension électronique/capteurs
Réacheminement de la tension, fonction	Electronique/capteurs et charge sortants
0eb16b08ec5afc45ffb4f074c6155f20	Connecteur femelle
8bd25601f8d6476de71991742a3b098c	M8x1, codage A selon EN 61076-2-104
Réacheminement de la tension, nombre de pôles/fils	4
038738318c562615da2a3a7e3068ad22	2x connecteur femelle
a9bed760052c7b69e778c111c4d57001	M8x1, codage D selon EN 61076-2-114
Interface de communication, nombre de pôles/fils	4
Interface de communication, fonction	Communication système XF10 IN / XF20 OUT
Interface de communication, protocole	AP-COM
b997f13e4ae0ee0bf16cc692102c1ba0	oui
Séparation de potentiel des sorties canal - communication interne	oui
Type de produit	Plaque d'extrémité
Série	VMPAL
