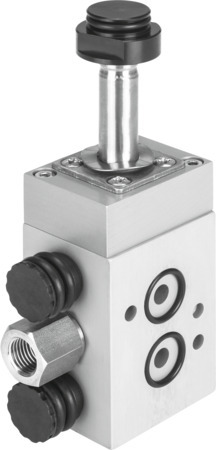

VOFC-L-M52-M-FG14-F19 Distributeur FESTO 4514923
Voir les documents
Voir les détails techniques
Références
Web : A700-D079816
Fabricant : 4514923
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Distributeur VOFC-L-M52-M-FG14-F19 5/2 monostable, système d'induit F19, NAMUR. Fonction de distributeur=5/2, monostable, Mode d'actionnement=électrique, Largeur=40 mm, Débit nominal normal=1030 l/min, Pression de service MPa=0,25 - 0,8 MPa
| Degré de protection | IP65 |
| Température ambiante (GC) | -25, 60 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Aluminium traité au procédé Ematal |
| Symbole | 995230 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 6 |
| Fonction de distributeur | 5/2, monostable |
| Sens d'écoulement | irréversible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | piloté |
| Pression de service (PSI) | 0,25, 0,8, 2,5, 36,25, 8, 116 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -25, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 4 - Effets de corrosion particulièrement forts |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 1030 |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | Flasque 1/4, Plan de pose NAMUR |
| Raccord pneumatique 3 | G1/4 |
| Largeur (MM) | 40 |
| Alimentation en air de pilotage | interne |
| Temps de commutation désactivé (MS) | 22 |
| Temps de commutation activé (MS) | 26 |
| Matériau joints d'étanchéité | NBR |
| Commande manuelle auxiliaire | pas de |
| Raccord pneumatique 4 | Flasque 1/4, Plan de pose NAMUR |
| Raccord pneumatique 5 | G1/4 |
| Débit nominal normal 2-3 (L2) | 978 |
| Débit Kv mise en pression (MQH) | 1,08 |
| Débit Kv d'échappement (MQH) | 1,08 |
| Série | VOFC |
| Type de produit | Distributeur |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
Produits similaires
|
|
Fonction de distributeur | Débit nominal normal (l/min) | Raccord pneumatique 1 | Raccord pneumatique 2 | Raccord pneumatique 3 | Alimentation en air de pilotage | Commande manuelle auxiliaire | Caractéristiques de bobine | Série | Pression de service (BAR) | Largeur (MM) | Connexion électrique | Degré de protection | Conception | Diamètre nominal (MM) | Fonction d'échappement | Sens d'écoulement | Type de rappel | Type de commande | Temps de commutation Arrêt (ms) | Tension de service nominale CC (V) | Fonction de sécurité | Type de produit | Pression de service MPa (MPa) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CDVI5.0-MT2H-1X2GLS-EXT Électrodistributeur FESTO 556379
A700-D068531
Référence web : A700-D068531 Référence fabricant : 556379 |
2/2 monostable, fermé
|
Embase
|
externe
|
Monostable
|
CDVI5.0
|
-0.9, 10
|
5
|
réversible
|
Ressort pneumatique
|
électrodistributeur
|
||||||||||||||
|
CDVI5.0-MT2H-1X2OLS-EXT Électrodistributeur FESTO 556380
H2501001091
Référence : H2501001091 Référence web : A700-A341637 Référence fabricant : 556380 |
2/2 monostable, ouvert
|
Embase
|
externe
|
Monostable
|
CDVI5.0
|
-0.9, 10
|
5
|
réversible
|
Ressort pneumatique
|
électrodistributeur
|
||||||||||||||
CDVI5.0-MT2H-1X3GLS-EXT Électrodistributeur FESTO 547013
A700-D068532
Référence web : A700-D068532 Référence fabricant : 547013 |
3/2 monostable, fermé
|
Embase
|
externe
|
Monostable
|
CDVI5.0
|
-0.9, 10
|
5
|
réversible
|
Ressort pneumatique
|
électrodistributeur
|
||||||||||||||
|
CDVI5.0-MT2H-1X3OLS-EXT Électrodistributeur FESTO 547014
A700-D068533
Référence web : A700-D068533 Référence fabricant : 547014 |
3/2 monostable, ouvert
|
Embase
|
externe
|
Monostable
|
CDVI5.0
|
-0.9, 10
|
5
|
réversible
|
Ressort pneumatique
|
électrodistributeur
|
||||||||||||||
|
CDVI5.0-MT2H-2X3GLS Électrodistributeur FESTO 196661
H2501000442
Référence : H2501000442 Référence web : A700-A179142 Référence fabricant : 196661 |
2x3/2 monostable, fermé
|
Embase
|
externe
|
Monostable
|
CDVI5.0
|
3, 10
|
5
|
irréversible
|
Ressort pneumatique
|
électrodistributeur
|
||||||||||||||
|
CDVI5.0-MT2H-2X3OLS Électrodistributeur FESTO 196663
A700-D068534
Référence web : A700-D068534 Référence fabricant : 196663 |
2x3/2 monostable, ouvert
|
Embase
|
externe
|
Monostable
|
CDVI5.0
|
3, 10
|
5
|
irréversible
|
Ressort pneumatique
|
électrodistributeur
|
||||||||||||||
|
CDVI5.0-MT2H-3OLS-3GLS Électrodistributeur FESTO 196665
A700-D068535
Référence web : A700-D068535 Référence fabricant : 196665 |
3/2 monostable, fermé, 3/2 monostable, ouvert
|
Embase
|
externe
|
Monostable
|
CDVI5.0
|
3, 10
|
5
|
irréversible
|
Ressort pneumatique
|
électrodistributeur
|
||||||||||||||
|
CDVI5.0-MT2H-5/3BS Électrodistributeur FESTO 196655
A700-D068536
Référence web : A700-D068536 Référence fabricant : 196655 |
5/3, sous pression
|
Embase
|
externe
|
Monostable
|
CDVI5.0
|
-0.9, 10
|
5
|
réversible
|
Ressort mécanique
|
électrodistributeur
|
||||||||||||||
|
CDVI5.0-MT2H-5/3ES Électrodistributeur FESTO 196653
H2501000443
Référence : H2501000443 Référence web : A700-A179143 Référence fabricant : 196653 |
5/3 à l'échappement
|
Embase
|
externe
|
Monostable
|
CDVI5.0
|
-0.9, 10
|
5
|
réversible
|
Ressort mécanique
|
électrodistributeur
|
||||||||||||||
|
CDVI5.0-MT2H-5/3GS Électrodistributeur FESTO 196651
G2501000268
Référence : G2501000268 Référence web : A700-A342264 Référence fabricant : 196651 |
5/3, fermé
|
Embase
|
externe
|
Monostable
|
CDVI5.0
|
-0.9, 10
|
5
|
réversible
|
Ressort mécanique
|
électrodistributeur
|
