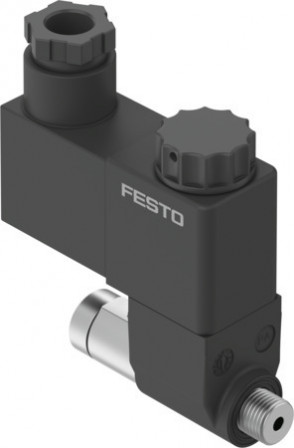

VOFX-LT-M32C-MY-G18-SG18-1B2 Pilote FESTO 8119587
Référence web : A700-D079937
Référence fabricant : 8119587
Référence fabricant : 8119587
VOFX-LT-M32C-MY-G18-SG18-1B2 Pilote
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Connexion électrique | Brochage type B selon EN 175301-803, Connecteur mâle, à 3 pôles, à EN 175301-803 |
| Degré de protection | IP65 |
| Poids du produit (g) | 160 |
| Conception | Distributeur à clapet avec commande directe |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Diamètre nominal (MM) | 1.3 |
| Fonction de distributeur | 3/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Pression de service (BAR) | -0.9, 8 |
| Fonction d'échappement | réglable |
| Type de rappel | Ressort mécanique |
| Type de commande | direct |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (°C) | -10, 50 |
| Température ambiante (°C) | -10, 50 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Débit nominal normal (l/min) | 50 |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | G1/8 |
| Raccord pneumatique 3 | M5 |
| Largeur (MM) | 22 |
| Alimentation en air de pilotage | interne |
| Temps de commutation Arrêt (ms) | 46 |
| Temps de commutation Marche (ms) | 31 |
| Matériau joints | NBR |
| Matériau corps | PA |
| Commande manuelle auxiliaire | bistable |
| Caractéristiques de bobine | 24 V DC : 3 W |
| Facteur de marche | 100 % |
| Variations de tension admissibles | +/- 10 % |
| Type de produit | Pilote |
| Série | VOFX |
