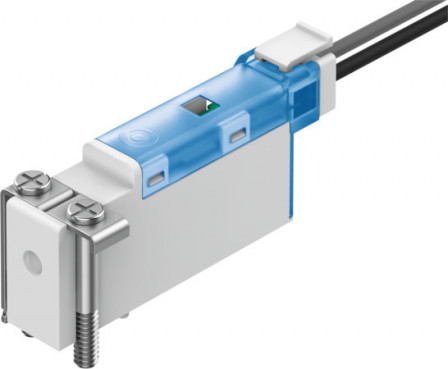

VOVK-BT6-M32C-MN-1H5ZP-FB Électrodistributeur FESTO 8122775
Référence web : A700-D079960
Référence fabricant : 8122775
Référence fabricant : 8122775
VOVK-BT6-M32C-MN-1H5ZP-FB Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Connexion électrique | Câble |
| Degré de protection | IP40 |
| Poids du produit (g) | 6 |
| Conception | Sens de raccordement par le bas, Soupape à siège avec ressort de rappel |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 0.36 |
| Fonction de distributeur | 3/2 monostable, fermé |
| Sens d'écoulement | réversible |
| Pression de service (BAR) | -1, 7 |
| Fonction d'échappement | réglable |
| Type de rappel | Ressort mécanique |
| Type de commande | électrique |
| Fluide de service | Compressed air to ISO 8573-1:2010 [6:4:1] |
| Température du fluide (°C) | 5, 50 |
| Température ambiante (°C) | 5, 50 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Débit nominal normal (l/min) | 5.5 |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification impossible |
| Raccord pneumatique 1 | Embase |
| Raccord pneumatique 3 | Embase |
| Largeur (MM) | 5.9 |
| Temps de commutation Arrêt (ms) | <= 6 ms |
| Temps de commutation Marche (ms) | <= 13 ms |
| Matériau corps | PBT |
| Commande manuelle auxiliaire | pas de |
| Fréquence de commutation max. (HZ) | 10 |
| Pression de service MPa (MPa) | -0.1, 0.7 |
| Humidité relative de l'air | 70 % |
| Facteur de marche | 100% durant 500 h |
| Variations de tension admissibles | +/- 10 % |
| Tension de service nominale CC (V) | 24 |
| Remarque concernant la pression de service | Operating pressure at port 3: n.-1-0bar |
| Operating pressure (psi) | -14.5, 100 |
| Consommation puissance électrique (W) | <= 0,5 W |
| Matériau ressort | Acier fortement allié inoxydable |
| Note concernant le temps de commutation activé | 6ms: 0 |
| Note concernant le temps de commutation désactivé | Avec –1 < p < 6 bar |
| Valeur Cv (Gal/mi) | 0.006 |
| Information on relative air humidity | At ambient temperature |
| Type de produit | électrodistributeur |
| Série | VOVK |
