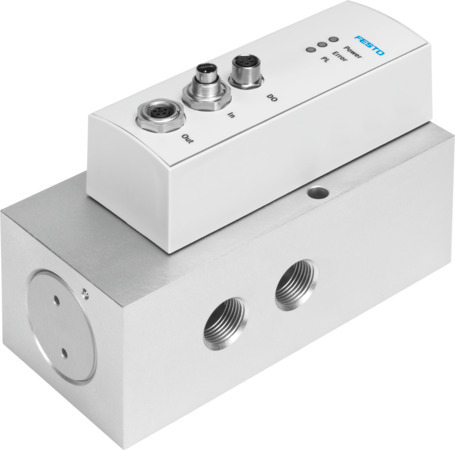

VPWP-10-L-5-Q-10-E-G-EX1 Distributeur proportionnel FESTO 1552544
Référence : H2501002393
Référence web : A700-D079992
Référence fabricant : 1552544
Référence web : A700-D079992
Référence fabricant : 1552544
VPWP-10-L-5-Q-10-E-G-EX1 Distributeur proportionnel
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Degré de protection | IP65, monté |
| Poids du produit (g) | 1010 |
| Conception | Piston tiroir, avec capteurs de pression intégrés |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | dur |
| Position de montage | de préférence horizontale (éléments de signalisation orientés vers le haut) Si le distributeur est déplacé, il doit être monté perpendiculairement au sens de déplacement, indifférent |
| Mode de fixation | avec accessoires, à trou débouchant |
| Diamètre nominal (MM) | 10 |
| Fonction de distributeur | Distributeur proportionnel 5/3, fermé |
| Sens d'écoulement | irréversible |
| Pression de service (BAR) | 0, 10 |
| Type de rappel | Ressort magnétique |
| Type de commande | direct |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [6:4:4] |
| Température du fluide (°C) | 0, 50 |
| Température ambiante (°C) | 0, 50 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Marque CE (voir déclaration de conformité) | selon la directive européenne ATEX (atmosphère explosive), selon la directive européenne CEM |
| Débit nominal normal (l/min) | 2000 |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification impossible |
| Raccord pneumatique 1 | G3/8 |
| Raccord pneumatique 2 | G3/8 |
| Raccord pneumatique 3 | G3/8 |
| Matériau corps | Alliage d'aluminium, anodisé |
| Raccord pneumatique 4 | G3/8 |
| Raccord pneumatique 5 | G3/8 |
| Agrément | RCM Mark |
| Matériau couvercle | renforcé PA |
| Plage de tension de service CC (V) | 18, 30 |
| Tension de service nominale CC (V) | 24 |
| Pression de service nominale (BAR) | 6 |
| Version sortie TOR | Alimentation inverse sans destruction, logique positive (PNP), protégé contre les court-circuits, sans séparation galvanique, selon IEC 61131-2 |
| Consigne de sécurité | Position de sécurité VPWP |
| LED d’état | LED jaune = power charge, LED rouge = error, LED verte = power |
| Pression de service positionnement/Soft Stop (bar) | 4, 8 |
| Plage de tension de charge CC (V) | 18, 30 |
| Sortie en tension max., courant de charge (mA) | 500 |
| Courant de charge max., sortie TOR (mA) | 500 |
| Intensité absorbée max., entraînement distributeur (A) | 1.2 |
| Consommation de courant max. logique (A) | 0.15 |
| Tension de charge nominale CC (V) | 24 |
| Tension d'alimentation, sortie TOR | Tension sous charge 24 V |
| Tension d'alimentation, sortie en tension | Tension sous charge 24 V |
| ATEX catégorie Gaz | II 3G |
| Protection contre les étincelles d'explosion de type Gaz | Ex nA IIC T5 X Gc |
| Température ambiante antidéflagrante | 0°C <= Ta <= +50°C |
| Résolution pression (BAR) | 0.01 |
| Erreur de linéarité FS (%) | < 1,5 % |
| Précision de répétitivité FS (%) | < 1 % |
| Version 24 V, sortie en tension | Alimentation inverse sans destruction, logique positive (PNP), protégé contre les court-circuits, sans séparation galvanique |
| Interface de contrôle | Bus CAN avec protocole Festo, Résistance de terminaison intégrée, numérique |
| Connexion électrique interface de bus de terrain IN | Connecteur mâle, M9, à 5 pôles |
| Connexion électrique interface de bus de terrain OUT | Connecteur femelle, M9, à 5 pôles |
| Raccordement électrique, interface du bus de terrain | Connecteur femelle, M8, à 4 pôles |
| Couleur des raccordements | Connecteur 2 : bleu, Connecteur 4 : noir |
| Série | VPWP |
Produits similaires
<
>
| Série | Conception | Degré de protection | Plage de tension de service CC (V) | Valeur b | Valeurs demandées/mesurées | Fréquence limite (HZ) | Consigne de sécurité | Protection contre les inversions de polarité | Position de montage | Diamètre nominal (MM) | Fonction de distributeur | Température du fluide (°C) | Classe de résistance à la corrosion KBK | Débit nominal normal (l/min) | Raccord pneumatique 1 | Raccord pneumatique 2 | Raccord pneumatique 3 | Raccord pneumatique 4 | Raccord pneumatique 5 | Valeur C (l/sbar) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MPYE-5-1/8-LF-010-B Distributeur proportionnel FESTO 151692
Référence web : A700-A262338
Référence : 250104602 |
MPYE | IP65 | 17, 30 | 0.12 | 95 | indifférent | 4 | 5/3, fermé | G1/8 | ||||||||||||
|
MPYE-5-1/8-HF-010-B Distributeur proportionnel FESTO 151693
Référence web : A700-A071912
Référence : 250100213 |
MPYE | IP65 | 17, 30 | 0.26 | 95 | indifférent | 6 | 5/3, fermé | G1/8 | ||||||||||||
|
MPYE-5-1/4-010-B Distributeur proportionnel FESTO 151694
Référence web : A700-A105690
Référence : D2501000011 |
MPYE | IP65 | 17, 30 | 0.23 | 80 | indifférent | 8 | 5/3, fermé | G1/4 | ||||||||||||
|
MPYE-5-3/8-010-B Distributeur proportionnel FESTO 151695
Référence web : A700-A131716
|
MPYE | IP65 | 17, 30 | 0.21 | 70 | indifférent | 10 | 5/3, fermé | G3/8 | ||||||||||||
|
MPYE-5-M5-010-B Distributeur proportionnel FESTO 154200
Référence web : A700-A308596
|
MPYE | IP65 | 17, 30 | 0.21 | 115 | indifférent | 2 | 5/3, fermé | M5 | ||||||||||||
|
MPYE-5-1/8-LF-420-B Distributeur proportionnel FESTO 161978
Référence web : A700-D075962
|
MPYE | IP65 | 17, 30 | 0.12 | 95 | indifférent | 4 | 5/3, fermé | G1/8 | ||||||||||||
|
MPYE-5-1/8-HF-420-B Distributeur proportionnel FESTO 161979
Référence web : A700-D075959
|
MPYE | IP65 | 17, 30 | 0.26 | 95 | indifférent | 6 | 5/3, fermé | G1/8 | ||||||||||||
|
MPYE-5-1/4-420-B Distributeur proportionnel FESTO 161980
Référence web : A700-A071933
Référence : 250100235 |
MPYE | IP65 | 17, 30 | 0.23 | 80 | indifférent | 8 | 5/3, fermé | G1/4 | ||||||||||||
|
MPYE-5-3/8-420-B Distributeur proportionnel FESTO 161981
Référence web : A700-A205593
Référence : H2501000564 |
MPYE | IP65 | 17, 30 | 0.21 | 70 | indifférent | 10 | 5/3, fermé | G3/8 | ||||||||||||
|
MPYE-5-M5-420-B Distributeur proportionnel FESTO 162959
Référence web : A700-D075964
|
MPYE | IP65 | 17, 30 | 0.21 | 115 | indifférent | 2 | 5/3, fermé | M5 |
