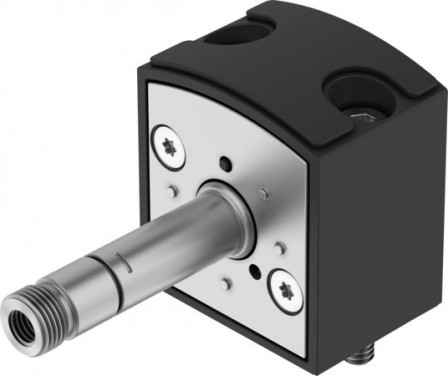

VSCS-B-M32C-M-WB-F8 Electrodistributeur FESTO 8028542
Voir les documents
Voir les détails techniques
Références
Web : A700-G543331
Fabricant : 8028542
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Degré de protection | IP65 |
| Température ambiante (GC) | -10, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991308 |
| Structure de construction | Distributeur à embase |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | souple |
| Position de montage | Indifférente |
| Mode de fixation | CNOMO |
| Fonction de distributeur | 3/2 monostable fermé |
| Sens d'écoulement | irréversible |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (PSI) | 0,2, 1, 2, 10, 29, 145 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 34 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Largeur (MM) | 30 |
| Chevauchement | recouvrement négatif |
| Temps de commutation désactivé (MS) | 8 |
| Temps de commutation activé (MS) | 8 |
| Matériau joints d'étanchéité | NBR |
| Commande manuelle auxiliaire | Protégé |
| Fréquence de commutation max. (HZ) | 5 |
| 79ac9a0ee8a78f416fd8b91039c7f061_MS | 3000 |
| baff7f044e9f4f0591ef2405f65ed2b3_MS | 3400 |
| Conforme à la norme | ISO 15218 |
| Note concernant la dynamisation forcée | Fréquence de commutation minimale 1/semaine |
| Facteur de marche | 100% |
| Résistance aux vibrations | Contrôle d'utilisation mobile avec degré de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de choc avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Série | VSCS |
