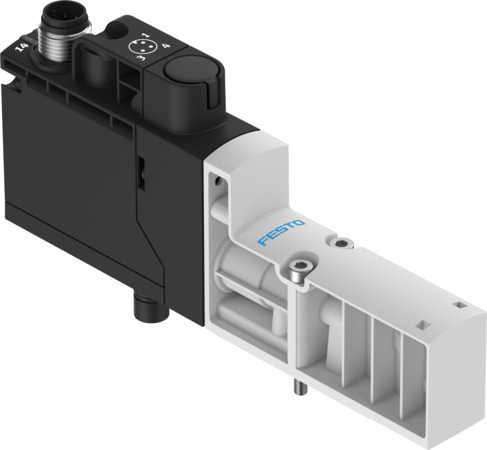

VSVA-BT-M32CS1-MS-A2-1T1L-PZ Électrodistributeur

VSVA-BT-M32CS1-MS-A2-1T1L-PZ Électrodistributeur FESTO 8066570

Voir les documents Voir les détails techniques

Références

Web : A700-D080357

Fabricant : 8066570

Documents

Détails techniques

Raccord électrique	Plug-in
Tension de service nominale CC (V)	24
Fluctuations de tension admissibles	+/- 10 %
Degré de protection	IP65
Température ambiante (GC)	-5, 50
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Renforcé de polyamide
Symbole	995776
Structure de construction	Siège de clapet
Mode d'actionnement	électrique
Principe d'étanchéité	mou (joint)
Position de montage	indifférent
Mode de fixation	sur embase
Fonction de distributeur	3/2 monostable, fermé
Sens d'écoulement	irréversible
Type de rappel	Ressort mécanique, Ressort pneumatique
Mode de pilotage	piloté
Pression de service (BAR)	3, 10
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température du fluide (GC)	-5, 50
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	0 - Aucun effet de corrosion
Débit nominal normal (normalisé selon DIN 1343) (L2)	125
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié impossible
Raccord pneumatique 2	G1/8
Largeur (MM)	18
Alimentation en air de pilotage	interne
Chevauchement	recouvrement négatif
Fluide de pilotage	Air comprimé selon ISO 8573-1:2010 [7:4:4]
Matériau joints d'étanchéité	HNBR, NBR
Commande manuelle auxiliaire	pas de
Raccord pneumatique 4	G1/8
Impulsion de test positive max. pour signal 0 (MIS)	2000
Impulsion de test négative max. pour signal 1 (MIS)	1200
Caractéristiques de bobine	24 V DC : 1,6 W
Facteur de marche	100%
Fonction des éléments de commutation	Contact NF
Matériau de vis	Acier, Galvanisé
Résistance aux vibrations	Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6
Résistance aux chocs	Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27
Témoin d'état du signal	LED jaune, commande de distributeur, LED verte, manocontact, état à l'échappement
MTTF, sous-composant	443 ans, manocontact
Détection de position de commutation	Via pressure switch, exhausted status
1d6b9574ddfcb8bfe3cdaa089046f778_L2	125
Type de produit	électrodistributeur
Série	VSVA
