VZBE-11/2-T-63-F-3T-F0507-M-V15V15 Robinet à boisseau sphérique FESTO 8096957
Référence web : A700-D080930
Référence fabricant : 8096957
Référence fabricant : 8096957

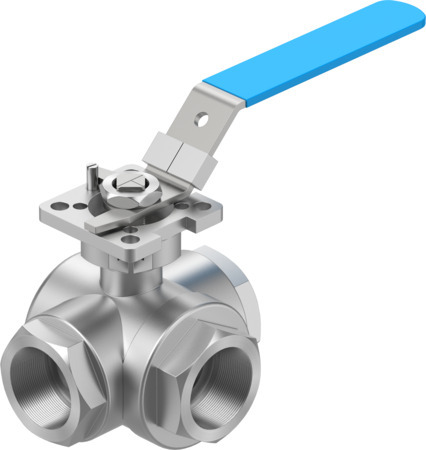

VZBE-11/2-T-63-F-3T-F0507-M-V15V15 Robinet à boisseau sphérique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Robinet à boisseau sphérique VZBE-11/2-T-63-F-3T-F0507-M-V15V15 Robinet à boisseau sphérique VZBE-11/2-T-63-F-3T-F0507-M-V15V15 DN40; PN63; Taraudage 1 1/2 NPT; Plan de perçage 05 et 07; 3/2, trou en T; Actionnement avec levier à main
Documentations techniques
Fiches technique
Détails techniques
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Acier allié moulé |
| Marquage CE (voir la déclaration de conformité) | selon la directive européenne sur les dispositifs sous pression |
| Symbole | 991888 |
| Structure de construction | Trou en T, Vanne à boisseau sphérique à 3 voies |
| Mode d'actionnement | mécanique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites |
| Fonction de distributeur | 3/2 |
| Sens d'écoulement | réversible |
| Pression nominale de vanne PN | 63 |
| Fluide | Air comprimé selon ISO 8573-1:2010 [-:-:-], Eau, Gaz inertes, Liquides neutres, Vapeur |
| Température du fluide (GC) | -20, 200 |
| Note sur le matériau | Conforme à RoHS |
| Matériau joint de clapet | PTFE |
| Classe de protection anticorrosion CRC | 4 - Effets de corrosion particulièrement forts |
| Matériau joints d'étanchéité | PTFE |
| Certification | CRN |
| Selon la norme | ASME B1.20.1, ISO 5211 |
| Indication de la position de commutation | Sens de la fente = sens d'écoulement |
| Diamètre nominal DN | 40 |
| Matériau d'arbre | Acier inoxydable fortement allié |
| Raccord de vanne | 1 1/2 NPT |
| Référence matériau du boîtier | 1,4408 |
| Matériau de bille | Acier allié moulé |
| Plan de pose des flasques | F0507 |
| Référence matériau bille | 1,4408 |
| Référence matériau d'arbre | 1,4401 |
| Débit Kv type T carré (MQH) | 20,2 |
| Couple de démarrage avec une différence de pression, pression nominale vanne PN (NM) | 45,5 |
| Type de produit | Robinet à boisseau sphérique |
| Série | VZBE |
| Diamètre intérieur (mm) | 32 |
