VZBF-3-P1-20-D-2-F0710-M-V15V15 Robinet à boisseau sphérique FESTO 8097474
Référence web : A700-D081026
Référence fabricant : 8097474
Référence fabricant : 8097474

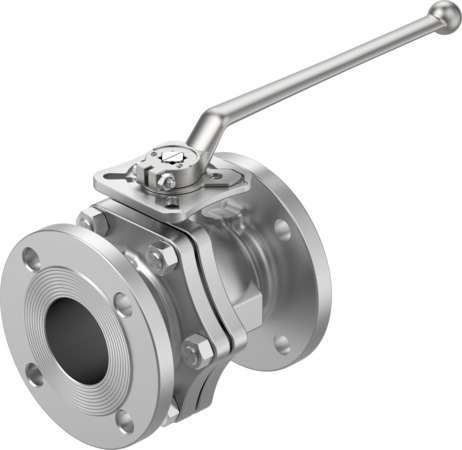

VZBF-3-P1-20-D-2-F0710-M-V15V15 Robinet à boisseau sphérique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Robinet à boisseau sphérique VZBF-3-P1-20-D-2-F0710-M-V15V15 Robinet à boisseau sphérique VZBF-3-P1-20-D-2-F0710-M-V15V15 DN80; PN20; Flasque selon ANSI 150; Plan de perçage 07 et 10; Fonction 2/2; Actionnement avec levier à main
Documentations techniques
Fiches technique
Détails techniques
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Acier allié moulé |
| Marquage CE (voir la déclaration de conformité) | selon la directive européenne sur les dispositifs sous pression |
| Symbole | 991458 |
| Structure de construction | Vanne à boisseau sphérique à 2 voies |
| Mode d'actionnement | mécanique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | Pose de conduites |
| Fonction de distributeur | 2/2 |
| Sens d'écoulement | réversible |
| Pression nominale de vanne PN | 20 |
| Fluide | Air comprimé selon ISO 8573-1:2010 [-:-:-], Eau, Gaz inertes, Liquides neutres, Vapeur |
| Température du fluide (GC) | -20, 200 |
| Débit Kv (MQH) | 995 |
| Note sur le matériau | Conforme à RoHS |
| Matériau joint de clapet | PTFE, PTFE, modifié |
| Classe de protection anticorrosion CRC | 4 - Effets de corrosion particulièrement forts |
| Matériau joints d'étanchéité | FPM, Graphite, PCTFE, PTFE |
| Certification | API607, CRN |
| Selon la norme | ANSI B16.5 classe 150, ISO 5211 |
| Indication de la position de commutation | Sens de la fente = sens d'écoulement |
| Diamètre nominal DN | 80 |
| Matériau d'arbre | Acier inoxydable fortement allié |
| Raccord de vanne | Flasque conforme à ANSI B16.5 classe 150 |
| Référence matériau du boîtier | 1,4408 |
| Matériau de bille | Acier allié moulé |
| Plan de pose des flasques | F0710 |
| Référence matériau bille | 1,4408 |
| Référence matériau d'arbre | 1,4401 |
| Couple de démarrage avec une différence de pression, pression nominale vanne PN (NM) | 90 |
| Type de produit | Robinet à boisseau sphérique |
| Série | VZBF |
| Diamètre intérieur (mm) | 76 |
