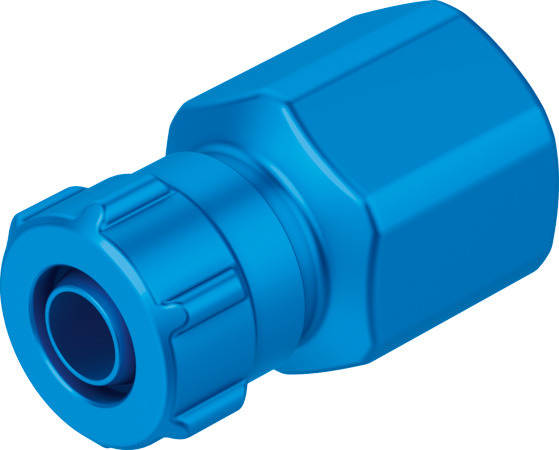

ACK-1/4-PK-4 Raccord rapide FESTO 3713

Référence : 250280788
Référence web : A700-A074404
Référence fabricant : 3713

ACK-1/4-PK-4 Raccord rapide

Conditionnement :

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Raccord rapide ACK-1/4-PK-4 Taraudage, avec bague d’étanchéité. Diamètre nominal=3,4 mm, Type de joint au niveau de l'embout fileté=Bague d'étanchéité, Position de montage=indifférent, Classification maritime=Voir certificat, Fluide de service=(* Air comprimé selon ISO8573-1:2010 [7:-:-], * Eau conforme à la déclaration du fabricant sur www.festo.com)

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	-10, 60
Conformité PWIS	VDMA24364-B1/B2-L
Position de montage	indifférent
Diamètre nominal (MM)	3.4
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-], Eau conforme à la déclaration du fabricant sur www.festo.com
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Remarque sur le fluide d'exploitation/commande	Eau : Filetage G uniquement possible avec bague d'étanchéité type OL comme accessoire supplémentaire, Fonctionnement lubrifié possible
Raccord pneumatique 1	Taraudage G1/4
Raccord pneumatique 2	pour raccord cannelé de 4 mm de Ø intérieur avec écrou, pour tuyau de Ø extérieur de 6 mm
Pression de service sur la plage de température totale (PSI)	-0,095, -0,95, -13,775, 1, 10, 145
Couple de serrage nominal (NM)	11
Tolérance du couple de serrage nominal	± 10 %
Matériau du tourillon vissé	Alliage d’aluminium corroyé, anodisé
Type d'étanchéité sur le tourillon vissé	Anneau d'étanchéité
Modèle	forme droite
Taille de fût	10
Matériau d'écrou-raccord	Alliage d'aluminium corroyé, anodisé
Matériau d'anneau d’étanchéité	Renforcé de PA, TPE-U(PU)
Note concernant la pression de service	Eau : max. 0,6 MPa à max. 50 °C
Série	ACK
Type de produit	Raccord rapide
