Acti9 - iQuick PF10 - Parafoudre - 3P+N - 230/400V - 10kA - avec câble de terre SCHNEIDER ELECTRIC A9L16618

Référence : H2200200006
Référence web : D557-A142880
Référence fabricant : A9L16618

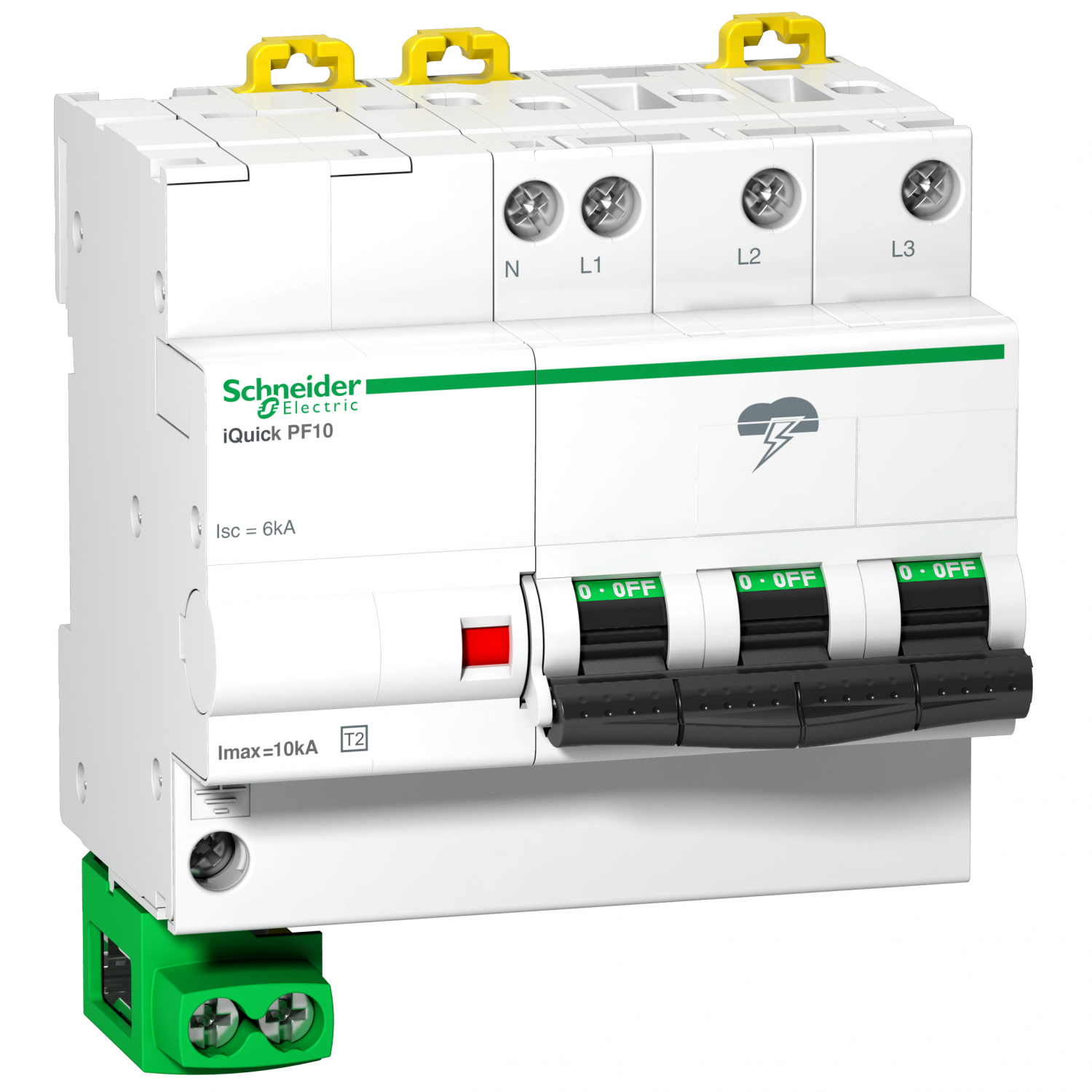

Acti9 - iQuick PF10 - Parafoudre - 3P+N - 230/400V - 10kA - avec câble de terre

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Le parafoudre iQuikPF10 3P+N est un produit modulaire de la gamme Acti9, monobloc de type 2 à cartouche fixe avec dispositif de déconnexion intégré (disjoncteur) dans le résidentiel et le petit tertiaire.

Documentations techniques

Fiches technique Notice

Détails techniques

mode de pose	profilé chapeau 35 mm
avec contact de signalisation à distance	Non
nombre de conducteurs (sans mise à la terre)	3
taille (DIN)	5 TE
niveau de protection	1,5
tension max de régime permanent	275
courant de décharge nominal (8/20)	20
tension nominale AC	400
classe d'essai type 2	Oui
niveau de protection L-N	1,5
signalisation au niveau de l'appareil	optique
indice de protection (IP)	IP20
niveau de protection N-PE	1,5
fusible auxiliaire intégré	Non
section de conducteur rigide max. (monofilaire/multifilaire)	25
section de conducteur flexible max. (fil fin)	16
schéma de liaison	Non
schéma de liaison IT	Non
schéma de liaison TN	Non
schéma de liaison N-C	Non
schéma de liaison TN-S	Oui
schéma de liaison TT	Oui
autre schéma de liaison	Non
schéma de liaison TN-C-S	Non
courant de choc de décharge max. (8/20)	20
résistance de court-circuit (Isccr)	6
protection intégrée contre les courts-circuits	Oui
sans courant de fuite	Non
Gamme	Acti9 parafoudre
Type de produit	Iquick pf fixe avec disjoncteur intégré
