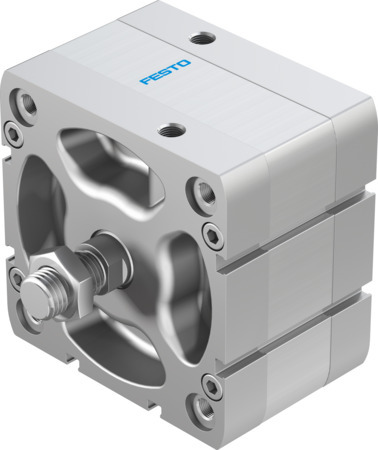

ADN-100-10-A-P-A Vérin compact

ADN-100-10-A-P-A Vérin compact FESTO 536374

Voir les documents Voir les détails techniques

Références

H2505700996

Web : A700-A171859

Fabricant : 536374

Documents

Description

Vérin compact ADN-100-10-A-P-A selon ISO 21287, avec détection de position, tige de piston filetée. Course=10 mm, Diamètre de piston=100 mm, Filetage de tige de piston=M16x1,5, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés, Position de montage=indifférent

Détails techniques

Température ambiante (GC)	-20, 80
Conformité PWIS	VDMA24364-B1/B2-L
Symbole	991217
Position de montage	indifférent
Mode de fixation	au choix :, avec accessoires, taraudé, à trou débouchant
Raccord pneumatique	G1/8
Pression de service (BAR)	0.6, 10
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Matériau joints d'étanchéité	TPE-U(PUR)
Conforme à la norme	ISO 21287
Matériau du couvercle	Aluminium moulé sous pression, traité
Course (MM)	10
Amortissement	P : Bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	pour capteurs de proximité
Mode de fonctionnement	à double effet
Matériau tige de piston	Acier fortement allié
Ø du piston	100 mm
Force théorique à 6 bar, avance (N)	4712
Filetage de la tige de piston	M16 x 1,5
Extrémité de la tige de piston	Filetage
Matériau du tube de vérin	Alliage d’aluminium anodisé
Variantes	Tige de piston sur 1 côté
Energie d’impact aux fins de course (J)	2,5
Force théorique sous 6 bar, recul (N)	4524
Masse déplacée (G)	620
Matériau vis à embase	Acier
Série	ADN
Type de produit	Vérin compact
