ADNGF-100-30-PPS-A Vérin compact FESTO 577228
Référence web : A700-D087913
Référence fabricant : 577228
Référence fabricant : 577228

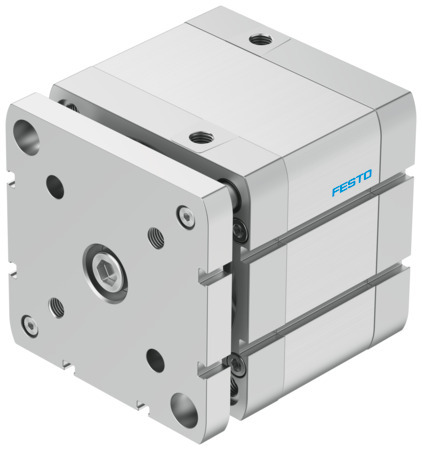

ADNGF-100-30-PPS-A Vérin compact
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Structure de construction | Piston, Tige de piston, Tube profilé |
| Position de montage | indifférent |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 1.4, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U(PUR) |
| Matériau du couvercle | Aluminium moulé sous pression, traité |
| Selon la norme | ISO 21287 |
| Course (MM) | 30 |
| Amortissement | PPS : Amortissement de fin course pneumatique auto-ajustable |
| Détection de position | pour capteurs de proximité |
| Longueur d’amortissement (MM) | 10 |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié |
| Ø du piston | 100 mm |
| Sécurité anti-rotation/guidage | Tige de guidage avec étrier |
| Force théorique à 6 bar, avance (N) | 4712 |
| Matériau du tube de vérin | Alliage d’aluminium anodisé |
| Energie d’impact aux fins de course (J) | 2,5 |
| Force théorique sous 6 bar, recul (N) | 4524 |
| Masse déplacée (G) | 1216 |
| Matériau vis à embase | Acier |
| Matériau de plaque d'extrémité | Alliage d'aluminium corroyé, anodisé |
| Série | ADNGF |
| Type de produit | Vérin compact |
