ADVC-25-25-I-P Vérin à faible course FESTO 188181
Référence : H2505700711
Référence web : A700-A152102
Référence fabricant : 188181
Référence web : A700-A152102
Référence fabricant : 188181

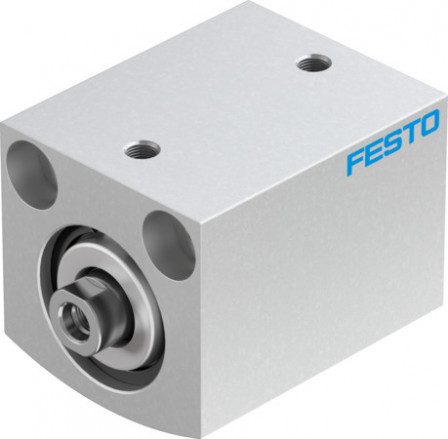

ADVC-25-25-I-P Vérin à faible course
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin à faible course ADVC-25-25-I-P pas de possibilité de détection, Extrémité de tige de piston taraudée. Course=25 mm, Diamètre de piston=25 mm, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés, Position de montage=indifférent, Mode de fonctionnement=à double effet
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 991227 |
| Structure de construction | Piston, Tige de piston |
| Position de montage | indifférent |
| Mode de fixation | au choix :, avec accessoires, à trou débouchant |
| Raccord pneumatique | M5 |
| Pression de service (PSI) | 0,1, 1, 10, 14,5, 145 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | NBR, TPE-U (PU) |
| Matériau du couvercle | Alliage d'aluminium corroyé, anodisé |
| Course (MM) | 25 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | sans |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié |
| Ø du piston | 25 mm |
| Force théorique à 6 bar, avance (N) | 295 |
| Masse déplacée à 0 mm de course (G) | 24 |
| Poids additionnel de la masse déplacée par 10 mm de course (G) | 6 |
| Poids de base à 0 mm de course (G) | 88 |
| Poids additionnel par 10 mm de course (G) | 28 |
| Force théorique sous 6 bar, recul (N) | 247 |
| Masse déplacée (G) | 39 |
| Série | ADVC |
| Type de produit | Vérin à faible course |
