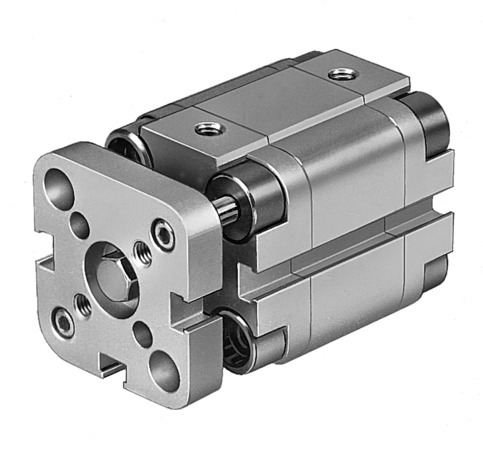

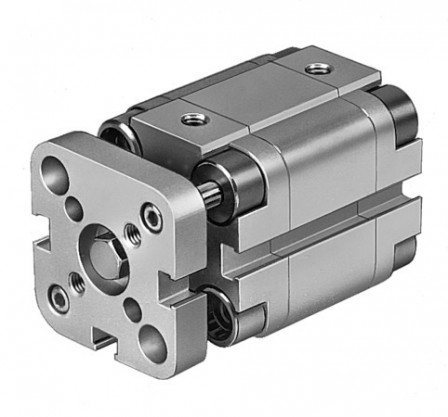

ADVUL-16-10-P-A Vérin compact FESTO 156852
Voir les documents
Voir les détails techniques
Références
250570728
Web : A700-A077908
Fabricant : 156852
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vérin compact ADVUL-16-10-P-A pour détection sans contact. Tige de piston antirotation grâce à deux tiges de guidage réunies par un étrier. Course=10 mm, Diamètre de piston=16 mm, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés, Position de montage=indifférent, Conception=(* Piston, * Tige de piston)
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991737 |
| Structure de construction | Piston, Tige de piston |
| Position de montage | indifférent |
| Mode de fixation | au choix :, avec accessoires, à trou débouchant |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 1.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Course (MM) | 10 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Ø du piston | 16 mm |
| Sécurité anti-rotation/guidage | Tige de guidage avec étrier |
| Force théorique à 6 bar, avance (N) | 121 |
| Matériau du tube de vérin | Alliage d'aluminium corroyé |
| Variantes | Tige de piston sur 1 côté |
| Energie d’impact aux fins de course (J) | 0,1 |
| Force théorique sous 6 bar, recul (N) | 90 |
| Matériau vis à embase | Acier fortement allié inoxydable |
| Matériau joints d'étanchéité dynamiques | NBR, TPE-U (PU) |
| Série | ADVUL |
| Type de produit | Vérin compact |
En stock, livraison 24/48h
Disponible sous 23 jours
1 en magasin, en stock, livré sous 24/48hAu-delà de 1 — disponible sous 23 jours, en fonction du fabricant
