AEN-S-20-25-I-P-A Vérin compact FESTO 8076500
Référence web : A700-D088510
Référence fabricant : 8076500
Référence fabricant : 8076500

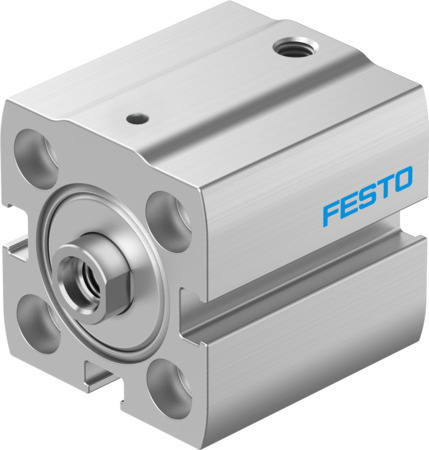

AEN-S-20-25-I-P-A Vérin compact
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 991729 |
| Structure de construction | Piston, Tige de piston |
| Position de montage | Indifférente |
| Mode de fixation | Au choix :, Avec accessoires, Avec taraudage, avec trou débouchant |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 0,06, 0,6, 1, 10 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau du couvercle | Alliage d'aluminium corroyé, anodisé |
| Course (MM) | 25 |
| Amortissement | bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | Pour capteur de proximité |
| Mode de fonctionnement | en poussée |
| Matériau tige de piston | Acier inoxydable fortement allié |
| Ø du piston | 20 mm |
| Force théorique à 6 bar, avance (N) | 162 |
| Extrémité de la tige de piston | Taraudage |
| Masse déplacée à 0 mm de course (G) | 18 |
| Poids additionnel de la masse déplacée par 10 mm de course (G) | 6 |
| Poids de base à 0 mm de course (G) | 65 |
| Poids additionnel par 10 mm de course (G) | 26 |
| Variantes | Tige de piston simple |
| Energie d’impact aux fins de course (J) | 0,055 |
| Force théorique sous 6 bar, recul (N) | 26 |
| Matériau joints d'étanchéité dynamiques | NBR, TPE-U (PU) |
| Série | AEN |
