AEVC-32-10-I-P-A Vérin à faible course FESTO 188193
Référence : H2505704384
Référence web : A700-A390274
Référence fabricant : 188193
Référence web : A700-A390274
Référence fabricant : 188193

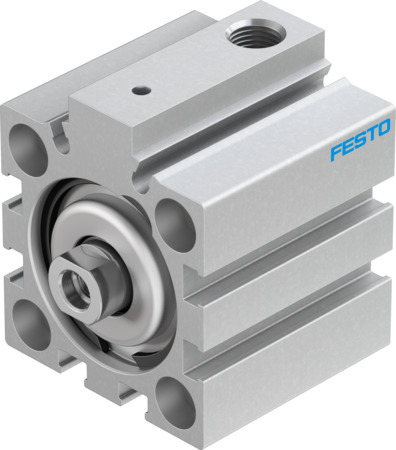

AEVC-32-10-I-P-A Vérin à faible course
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin à faible course AEVC-32-10-I-P-A pour détection sans contact, Extrémité de tige de piston taraudée. Course=10 mm, Diamètre de piston=32 mm, Force de rappel du ressort rentré=22 N, Selon la norme=(* ISO 6431, * Plan de pose, * VDMA 24562), Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 991729 |
| Structure de construction | Piston, Tige de piston |
| Position de montage | indifférent |
| Mode de fixation | au choix :, avec accessoires, à trou débouchant |
| Raccord pneumatique | G1/8 |
| Pression de service (PSI) | 0,1, 1, 10, 14,5, 145 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U (PU) |
| Matériau du couvercle | Alliage d'aluminium corroyé, anodisé |
| Selon la norme | ISO 6431, Plan de pose, VDMA 24562 |
| Course (MM) | 10 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | en poussée, à simple effet |
| Matériau tige de piston | Acier fortement allié |
| Ø du piston | 32 mm |
| Force théorique à 6 bar, avance (N) | 450 |
| Masse déplacée (G) | 54 |
| Force de rappel pour tige de piston rentrée (N) | 22 |
| Série | AEVC |
| Type de produit | Vérin à faible course |
