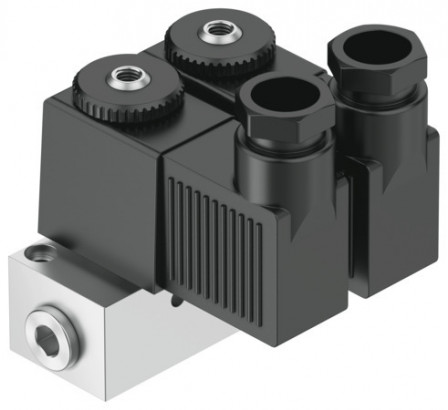

BMFH-2-3-M5 Électrodistributeur FESTO 4522
Voir les documents
Voir les détails techniques
Références
250102450
Web : A700-A205760
Fabricant : 4522
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Électrodistributeur BMFH-2-3-M5 avec pilotes électriques et connecteurs, commande manuelle, raccord M5. Egalement livrable sans connecteurs avec le complément de référence "-OD" (prix minoré). Indiquer la tension. Fonction de distributeur=2x3/2 monostable, fermé, Mode d'actionnement=électrique, Débit nominal normal=50 l/min, Pression de service MPa=0 - 0,8 MPa, Pression de service=0 - 8 bar
| Raccord électrique | Connecteur mâle |
| Degré de protection | IP65 |
| Température ambiante (GC) | -5, 40 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Aluminium |
| Symbole | 991653 |
| Structure de construction | Distributeur à clapet avec ressort de rappel |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Mode de fixation | à trou débouchant |
| Diamètre nominal (MM) | 1.3 |
| Fonction de distributeur | 2x3/2 monostable, fermé |
| Type de rappel | Ressort mécanique |
| Mode de pilotage | Direct |
| Pression de service (BAR) | 0, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Température du fluide (GC) | -10, 60 |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 50 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | M5 |
| Raccord pneumatique 3 | M5 |
| Nombre maximal d'emplacements de distributeurs | 2 |
| a3535ec18c7bdc1bcb43e00ea9cf3e67_W | 7,5 |
| 77403ede8aa84601917a4fb7c673c4eb_W | 6 |
| Type de produit | électrodistributeur |
| Série | BMFH |
En stock, livraison 24/48h
Disponible sous 28 jours
1 en magasin, en stock, livré sous 24/48hAu-delà de 1 — disponible sous 28 jours, en fonction du fabricant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
