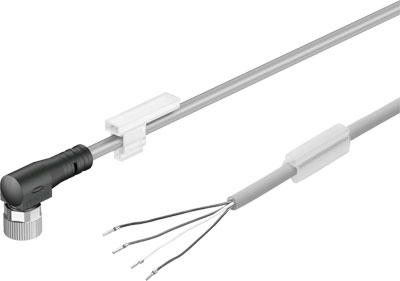

câble de liaison NEBU-M8W4-K-2.5-LE4 FESTO 541344
Référence : 250011101
Référence web : A700-A129889
Référence fabricant : 541344
Référence web : A700-A129889
Référence fabricant : 541344
câble de liaison NEBU-M8W4-K-2.5-LE4 pour capteur de vérin, transmetteur de position, manocontact, capteurs de débit, capteurs optiques et inductifs. Conforme à la norme=(* Couleurs de fil et numéros de raccord selon EN 60947-5-2, * EN 61076-2-104), Désignation du câble=Avec 2 porte-étiquettes, Poids du produit=72 g, Connexion électrique 1, fonction=Côté appareils de terrain, Connexion électrique 1, modèle=rond
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Degré de protection | IP65, IP68, IP69K |
| Poids du produit (g) | 72 |
| Température ambiante (°C) | -25, 70 |
| Note sur la matière | Conforme RoHS, Exempt d'halogènes, exempt d'ester phosphorique, sans cuivre ni PTFE |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Marque CE (voir déclaration de conformité) | Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques |
| Matériau joints | NBR |
| Matériau corps | TPE-U(PUR) |
| Conforme à la norme | Couleurs de fil et numéros de raccord selon EN 60947-5-2, EN 61076-2-104 |
| Plage de tension de service CC (V) | 0, 30 |
| Plage de tension de service CA (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 3 |
| Résistance aux tensions transitoires (kV) | 0.8 |
| Degré d'encrassement | 3 |
| Matériau contacts à fiche | Alliage de cuivre doré |
| Connexion électrique 1, modèle | rond |
| Connexion électrique 1, type de connexion | Connecteur femelle |
| Raccordement électrique 1, technologie de connexion | M8x1, codage A selon EN 61076-2-104 |
| Connexion électrique 1, nombre de pôles/fils | 4 |
| Connexion électrique 1, type de fixation | Verrouillage par vis |
| Raccordement électrique 2, technologie de connexion | Extrémité ouverte |
| Diamètre de câble (MM) | 4.5 |
| Section nominale de conducteur (mm2) | 0.25 |
| Note concernant le degré de protection | monté |
| Couleur boîtier | noir |
| Matériau verrouillage par vis | Laiton nickelé |
| Longueur de câble (M) | 2.5 |
| Matériau gaine du câble | TPE-U(PUR) |
| Désignation du câble | Avec 2 porte-étiquettes |
| Connexion électrique 1, fonction | Côté appareils de terrain |
| Connexion électrique 1, départ de câble | coudé |
| Connexion électrique 1, pôles/fils connectés | 4 |
| Connexion électrique 2, fonction | Côté commande |
| Connexion électrique 2, type de connexion | Câble |
| Connexion électrique 2, nombre de pôles/fils | 4 |
| Connexion électrique 2, pôles/fils connectés | 4 |
| Caractéristique du câble | Standard |
| Rayon de courbure, câblage mobile (MM) | 46 |
| Structure du câble | 4x0,25 |
| Température ambiante pour câble non posés à demeure (°C) | -5, 70 |
| Couleur de la gaine de câble | gris |
| Matériau gaine isolante | PP |
| Rayon de courbure, câblage fixe (MM) | 14 |
| Conditions de test, conduite | Chaîne porte-câbles : 5 millions de cycle, rayon de courbure 75 mm, Conditions de test sur demande, Résistance à la torsion selon la norme Festo |
| Tolérance de diamètre de câble | ± 0,1 mm |
| Caractéristiques spécifiques | Résistant à l'huile |
| Série | NEBU |
| Type de produit | Câble de liaison |
