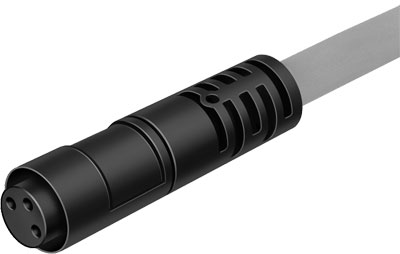

câble de liaison SIM-K-GD-5-PU FESTO 164256
Référence : 250010429
Référence web : A700-A070767
Référence fabricant : 164256
Référence web : A700-A070767
Référence fabricant : 164256
câble de liaison SIM-K-GD-5-PU pour capteurs de proximité et autres capteurs. Conforme à la norme=(* Couleurs de fil et numéros de raccord selon EN 60947-5-2, * EN 61076-2-104, * EN 61984), Désignation du câble=sans porte-étiquette, Fréquence de connexion=100, Connexion électrique 1, fonction=Côté appareils de terrain, Connexion électrique 1, modèle=rond
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiche technique
Détails techniques
| Degré de protection | IP65, IP67 |
| Température ambiante (°C) | -25, 70 |
| Note sur la matière | Conforme RoHS, Exempt d'halogènes, sans cuivre ni PTFE |
| Classe de résistance à la corrosion KBK | 4 - Effets de corrosion particulièrement forts |
| Marque CE (voir déclaration de conformité) | selon la directive européenne sur les équipements basse tension |
| Température de stockage (°C) | -25, 70 |
| Matériau joints | NBR |
| Matériau corps | TPE-U(PUR) |
| Conforme à la norme | Couleurs de fil et numéros de raccord selon EN 60947-5-2, EN 61076-2-104, EN 61984 |
| Plage de tension de service CC (V) | 0, 60 |
| Plage de tension de service CA (V) | 0, 60 |
| Intensité maximale admissible à 40 °C (A) | 3 |
| Résistance aux tensions transitoires (kV) | 1.5 |
| Degré d'encrassement | 3 |
| Matériau contacts à fiche | Laiton doré |
| Fréquence de connexion | 100 |
| Connexion électrique 1, modèle | rond |
| Connexion électrique 1, type de connexion | Connecteur femelle |
| Raccordement électrique 1, technologie de connexion | Verrouillage à cran M8, à codage A selon EN 61076-2-104 |
| Connexion électrique 1, nombre de pôles/fils | 3 |
| Connexion électrique 1, type de fixation | Verrouillage à cran |
| Raccordement électrique 2, technologie de connexion | Extrémité ouverte |
| Diamètre de câble (MM) | 4.5 |
| Section nominale de conducteur (mm2) | 0.25 |
| Note concernant le degré de protection | monté |
| Couleur boîtier | noir |
| Longueur de câble (M) | 5 |
| Matériau gaine du câble | TPE-U(PUR) |
| Désignation du câble | sans porte-étiquette |
| Connexion électrique 1, fonction | Côté appareils de terrain |
| Connexion électrique 1, départ de câble | Droit |
| Connexion électrique 1, pôles/fils connectés | 3 |
| Connexion électrique 2, fonction | Côté commande |
| Connexion électrique 2, type de connexion | Câble |
| Connexion électrique 2, nombre de pôles/fils | 3 |
| Connexion électrique 2, pôles/fils connectés | 3 |
| Caractéristique du câble | Standard |
| Rayon de courbure, câblage mobile (MM) | >= 46 mm |
| Structure du câble | 3x0,25 |
| Extrémités de conducteur | Cosse |
| Température ambiante pour câble non posés à demeure (°C) | -5, 70 |
| Couleur de la gaine de câble | gris |
| Matériau gaine isolante | PP |
| Rayon de courbure, câblage fixe (MM) | >= 23 mm |
| Conditions de test, conduite | Chaîne porte-câbles : 5 millions de cycle, rayon de courbure 28 mm, Conditions de test sur demande, Résistance à la torsion selon la norme Festo |
| Tolérance de diamètre de câble | ± 0,1 mm |
| Série | SIM |
| Type de produit | Câble de liaison |
