CAMC-G-S3 Module de sécurité FESTO 1501331
Référence web : A700-D081874
Référence fabricant : 1501331
Référence fabricant : 1501331

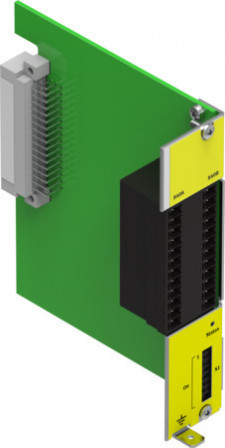

CAMC-G-S3 Module de sécurité
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Module de sécurité CAMC-G-S3 Une carte CAMC-DS-M1, CAMC-G-S1 ou CAMC-G-S3 est requise pour faire fonctionner le contrôleur CMMP-AS-…-M3. Tension nominale alimentation logique CC=24 V, Tension de service nominale CC=24 V, Courant nominal alimentation logique=0,15 A, Plage admissible de la tension logique=± 20 %, Consommation de courant de l'alimentation logique sans frein=0,2 A
Détails techniques
| Raccord électrique | Borne à vis, Connecteur mâle droit |
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP20, monté |
| Température ambiante (GC) | 0, 40 |
| Conformité PWIS | VDMA24364-Zone III |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS, Selon la directive européenne relative aux machines |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM, selon les prescriptions UK pour les machines |
| Position de montage | indifférent |
| Mode de fixation | Module enfichable pour CMMP-AS…-M3 |
| Note sur le matériau | Conforme à RoHS |
| Température de stockage (GC) | -25, 55 |
| Certification | TÜV |
| Intensité maximale admissible à 40 °C (A) | 0,2 |
| Section de raccordement (I2) | 0,25, 0,5 |
| Humidité relative de l'air | 5 - 90 %, sans condensation |
| Certificat de l'organisme d'émission | TÜV Rheinland 01/205/5165.03/24 |
| Dimensions l x L x H | 112,2 mm x 99,1 mm x 28,7 mm |
| Affichage LED spécifique au produit | Erreur (rouge), Etat sûr (jaune), Fonctionnement normal (vert) |
| Protection par fusibles (court-circuit) | non |
| Extrémités de fils | Cosse |
| Affichage | LED verte/jaune/rouge |
| Résistance aux courts-circuits | Oui, exception : contact C1/C2 |
| Tension nominale de l'alimentation logique CC (V) | 24 |
| Plage admissible de tension logique | ± 20 % |
| Consommation de l'approvisionnement logique sans frein de maintien (A) | 0,2 |
| Nombre d'entrées logiques numériques | 10 |
| Caractéristiques entrée logique | 4 entrées sûres à 2 canaux à commutation équivalente/antivalente, impulsions tests configurables, fonction configurable, 6 entrées sûres, monocanal, impulsions tests configurables |
| Zone de travail de l'entrée logique (V) | 13, 28,8 |
| Courant max. des sorties logiques numériques (MA) | 50 |
| Courant nominal alimentation logique (A) | 0.15 |
| f3f0bafc61ec82ba9ada9800ab59f479 | 3 sorties statiques sûres à 2 canaux, Contact de signalisation libre de potentiel |
| c89afd9fdf8b049f3a62dd54bdd6d4c1 | Sorties statiques : PNP paramétrable (commutation vers le plus) à 2 canaux équivalent/antivalent |
| Fonction de sécurité | Arrêt de sécurité (SOS), Arrêt de sécurité 1 (SS1), Arrêt de sécurité 2 (SS2), Contrôle de freinage sécurisé (SBC), Plage de vitesse sûre (Safe speed range - SSR), Safe torque off (STO), Surveillance de vitesse sûre (Safe speed monitor - SSM), Vitesse à l |
| PFH | 0,0000000095 |
| 900870c011d2d593193a60c9993a8c8b_JHR | 20 |
| a6d5d2860434b03ea5be613939ba397b | 1 |
| SFF Safe Failure Fraction (%) | 99.5 |
| Certifié pour la fonction de sécurité selon les normes ISO 13849 et CEI 61508 (SIL) | Le produit peut être utilisé dans SRP/CS jusqu'à SIL 3 High Demand |
| Niveau d'intégrité de sécurité (SIL) | Arrêt de fonctionnement sûr (SOS)/SIL 3, Arrêt fiable 1 (SS1)/SIL 3, Arrêt fiable 2 (SS2)/SIL 3, Commande de freinage sûre (SBC)/SIL 3, Plage de vitesse sûre (SSR)/SIL 3, Safe torque off (STO)/SIL 3, Surveillance de vitesse sûre (SSM)/SIL 3, Vitesse rédui |
| Niveau de performance (PL) | Arrêt de service sûr (SOS)/catégorie 3, niveau de performance PL e, Arrêt de sécurité 1 (SS1)/Catégorie 3, niveau de performance PL e, Arrêt de sécurité 2 (SS2)/Catégorie 3, niveau de performance PL e, Contrôle de freinage sûr (SBC)/catégorie 4, niveau de |
| 501b4fb68efb269842027ceaa46e1adc_% | 97,5 |
| d5229521c1ea6dfda5b891be9acb28bd | Le produit peut être utilisé dans SRP/CS jusqu'à la catégorie 4, PL e |
| Eléments de commande | Commutateur DIP |
| Spécification d'entrée logique | IEC 61131-2, type 3 |
| 047e7cdeb85a79f775fa4873f2336c08_A | 0,015 |
| Temps de stabilisation des entrées (MS) | 0,3 |
| Intensité maximale admissible par sortie (MA) | 50 |
| Protection par fusibles des sorties | Surveillance de court-circuit et de court-circuit transversal |
| 00d19421de2ddd6eb0f0bf6ba45605f2_MS | 2 |
| Paramétrage | Via SafetyTool |
| Série | CAMC |
| Type de produit | Module de sécurité |
