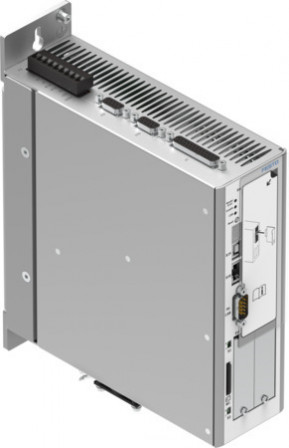

CMMP-AS-C5-3A-M3 Contrôleur de moteur FESTO 1501326
Voir les documents
Voir les détails techniques
Références
Web : A700-D081914
Fabricant : 1501326
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Contrôleur de moteur CMMP-AS-C5-3A-M3 Une carte CAMC-DS-M1, CAMC-G-S1 ou CAMC-G-S3 est requise pour faire fonctionner le contrôleur CMMP-AS-…-M3. Mode de fixation=(* sur embase, * vissé), Poids du produit=2200 g, Afficheur=Afficheur à 7 segments, Agrément=(* RCM Mark, * c UL us - Listed (OL)), Marque CE (voir déclaration de conformité)=(* selon la directive européenne CEM, * selon la directive européenne sur les machines, * selon la directive européenne sur les équipements basse tension)
| Tension de service nominale CA (V) | 230 |
| Fréquence secteur (HZ) | 50, 60 |
| Fluctuations de tension admissibles | +/- 10 % |
| Degré de protection | IP10, IP20 |
| Température ambiante (GC) | 0, 40 |
| Conformité PWIS | VDMA24364-Zone III |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS, Selon la directive européenne relative aux basses tensions, Selon la directive européenne relative aux machines |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM, selon les prescriptions UK pour les machines, selon les prescriptions UK pour les équipements électriques |
| Mode de fixation | sur embase, vissé |
| Note sur le matériau | Conforme à RoHS |
| Température de stockage (GC) | -25, 70 |
| Certification | RCM Mark, c UL us - Listed (OL) |
| Degré d'encrassement | 2 |
| Humidité relative de l'air | 0 - 90 % |
| Affichage | Afficheur à sept segments |
| Tension de service nominale des phases | monophasé |
| Courant nominal (A) | 4, 6 |
| Filtre secteur | intégré |
| Tension max. du circuit intermédiaire CC (V) | 320 |
| Résistance de freinage (OHM) | 60 |
| Puissance d'impulsion de résistance de freinage (KVA) | 2,8 |
| Tension nominale de l'alimentation logique CC (V) | 24 |
| Plage admissible de tension logique | ± 20 % |
| Consommation de l'approvisionnement logique sans frein de maintien (A) | 0,65 |
| Plage de tension de sortie CA | 3x 0 - 270 V |
| Courant de sortie nominal (A) | 5 |
| Courant nominal par phase, effectif (A) | 5 |
| Courant de crête par phase, effectif (A) | 10 |
| 5fc2e0863817d4e1d57e2a84b2043484_S | 5 |
| 49754650d85e47d06da3e4804211036c_D46 | 1000 |
| 5f481a370856dc2927eed2087326795f_D46 | 2000 |
| Fréquence de sortie (HZ) | 0, 1000 |
| Interface de paramétrage | Ethernet, Paramétrage et mise en service, USB |
| a209c504b5d02a5895d9e5a1da7553aa | CANopen, DeviceNet, EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET, Profibus DP |
| Profil de communication | DS301/DSP402, FHPP |
| 321db1e0ccf2d2d992f39d11ab94ce62 | Coupleur E/S, Pour 256 blocs d’avance |
| aa577ed13d3e80cff0ec3986bee7caef_MBS | 1 |
| 5a029f26ba92823d0052b59754ab2ada | 9 pôles, Connecteur mâle, Sub-D |
| df3b07dac2951bf671b77b4b89063154 | Résolution 16384 ppr |
| Sortie d'interface de codeur, fonction | Consigne pour actionneur esclave en aval, Retour de la valeur effective par signaux d'encodeur en mode de régulation de vitesse |
| 7a634efc880a5d45989718d9ccf8ad09 | EnDat, HIPERFACE, RS422, SINCOS, signaux de codeur triphasés |
| Entrée d'interface de codeur, fonction | En mode synchrone comme consigne de vitesse de l'entraînement esclave, Signal d'encodeur vitesse de consigne |
| Nombre d'entrées logiques numériques | 10 |
| Caractéristiques entrée logique | Avec isolation galvanique, Peut être configuré librement |
| Zone de travail de l'entrée logique (V) | 8, 30 |
| Nombre de sorties logiques numériques 24 V CC | 5 |
| Propriétés des sorties logiques numériques | avec isolation galvanique, en partie librement configurables |
| Courant max. des sorties logiques numériques (MA) | 100 |
| b07e7b7609d6b354041e969865273f27 | 2 |
| bae49660c0f8d4e574b7303a616fce0b | Configurable pour la vitesse de rotation, Configurable pour le courant, Entrées différentielles |
| 40c48ab9655c4cbee7266446d8e03961 | ± 10 V |
| 6221151aee6638292b66423cbee3c334_KOH | 20 |
| 4ef62f2bf9fb5183b98b317ffbc5c836 | 2 |
| 5fc77c9c1bda0e10325b904984ea0fb4 | ± 10 V |
| 03ca72723cc764195244435443fa941c_BIT | 9 |
| 4000f947cb10a64b4f6d0e8eb144a066 | protégé contre les courts-circuits |
| Série | CMMP |
| Type de produit | Contrôleur de moteur |
