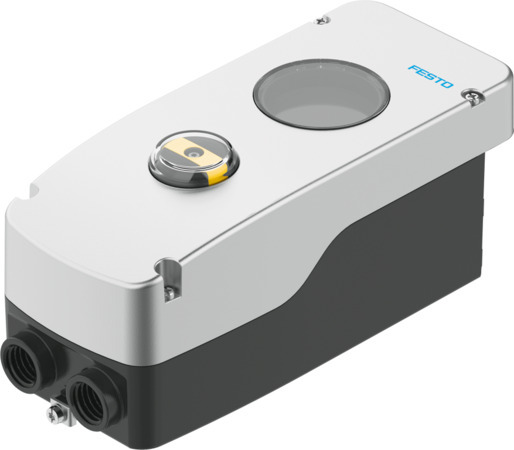

CMSH-S-V-SD-AL-C1N12-HA Régulateur de position FESTO 8097426
Voir les documents
Voir les détails techniques
Références
Web : A700-D057030
Fabricant : 8097426
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Degré de protection | IP66, IP67 |
| Température ambiante (GC) | -40, 80 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Aluminium, thermolaqué |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS, selon la directive européenne relative à la protection antidéflagrante (ATEX) |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Structure de construction | Régulateur de position numérique et électropneumatique |
| Position de montage | Indifférente |
| Raccord pneumatique | avec accessoires spécifiques |
| Pression de service (PSI) | 0,14, 0,8, 1,4, 20,3, 8, 116 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Température de stockage (GC) | -40, 80 |
| Matériau joints d'étanchéité | EPDM, NBR, VMQ |
| Certification | RCM Mark |
| Degré d'encrassement | 3 |
| Matériau de vis | Acier, Galvanisé |
| Mode de fonctionnement | à double effet, à simple effet |
| Matériau du hublot de contrôle | PC |
| Raccord électrique 1, connectique | Borne à ressort |
| Possibilités de réglage | via écran et touches |
| Note sur la température ambiante | Affichage : -30 - 80 °C |
| Matériau d'arbre | Acier inoxydable fortement allié |
| Protection contre l'inversion de polarité | oui |
| Courbe caractéristique des entrées | 1x selon IEC 61131-2, type 3 |
| Presse-étoupe | 2x 1/2 NPT |
| Raccord électrique 1, fonction | Capteur de course/d'angle externe, Entrée analogique, Entrée numérique |
| Raccord électrique 1, type de raccord | Barrette de fixation |
| Raccord électrique 1, nombre de pôles/fils | 7 |
| Affichage | Ecran LCD, rotatif de 90° grâce au logiciel |
| Résistance aux vibrations | Contrôle d'utilisation mobile avec degré de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de choc avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27 |
| Principe du système de mesure de déplacement | Potentiomètre |
| Résistance à la connexion (KOH) | 3, 80 |
| Plage de détection (DEG) | 0, 115 |
| Longueur de câble max. | 30 m pour capteur de position externe, blindé |
| Matériau accouplement | Acier inoxydable fortement allié |
| Entrées analogiques, portée de signal | 4 - 20 mA avec HART |
| Entrées analogiques, résistance aux surcharges | < 65 mA |
| Entrées analogiques, isolation galvanique | oui |
| Entrées numériques, protection contre l'inversion de polarité | oui |
| Entrées numériques, séparation de potentiel | oui |
| 270, 380, En fonction des accessoires spécifiques supplémentaires | |
| d06a441e54746a191fd48adef89323e5_MS | 20 |
| Catégorie de surtension | II |
| Altitude de fonctionnement nominale | <= 2 000 m NHN |
| a40389cc9e84d2690d5c74ba694112a8 | 480 Ohms à 20 mA |
| a1a14049a55a5078cc704c92138db3f2 | 33 V |
| Classe de climat | 1K5 selon EN 60721 pour le stockage, 4K3 selon EN 60721 pour le fonctionnement |
| Série | CMSH |
