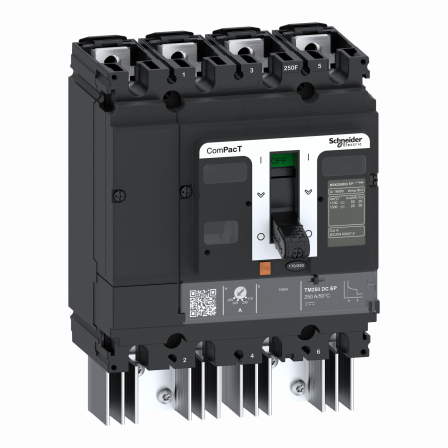

ComPacT NSX250 DC EP - Disjoncteur - TM-DC EP 100A - 4P4D - 50kA - montage fixe SCHNEIDER ELECTRIC C25F4TM100D3
Référence web : D557-C566073
Référence fabricant : C25F4TM100D3
Référence fabricant : C25F4TM100D3
ComPacT NSX250 DC EP - Disjoncteur - TM-DC EP 100A - 4P4D - 50kA - montage fixe
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Le disjoncteur NSX250DC EP est un appareil complet de la gamme ComPacT NSX. Equipé d'un déclench. magnéto-thermique photovoltaïque TM-DC EP 100A, 4P4D PdC EP, perf. 50kA 1500Vcc, il dispose d'une cde par maneton pour un montage sur platine.
Détails techniques
| nombre de contacts auxiliaires à fermeture | 0 |
| nombre de contacts auxiliaires à ouverture | 0 |
| courant permanent nominal (Iu) | 100 |
| avec déclencheur à sous-tension intégré | Non |
| nombre de pôles | 4 |
| réglage de courant du déclencheur de surcharge | 70,0 100,0 |
| nombre de contacts auxiliaires à deux directions | 0 |
| tension assignée (Ue) | 1500,0 1500,0 |
| puissance dissipée | 28,8 |
| indice de protection (IP) | IP40 |
| position du raccordement de circuit principal | frontal |
| commande motorisée intégrée | Non |
| type de raccordement du circuit principal | raccordement à vis |
| finition de l'élément d'actionnement | manette / levier |
| relais de signalisation de déclenchement disponible | Oui |
| plage de réglage du déclencheur de court-circuit non retardé | 600,0 600,0 |
| adapté à un montage de profilés chapeaux | Non |
| protection intégrée contre les mises à la terre accidentelles | Non |
| commande motorisée en option | Oui |
| type de construction de l'appareil | technique d'encastrement fixe pour appareil encastré |
| montage de profilés chapeaux en option | Oui |
| appareil complet avec unité de protection | Oui |
| Gamme | Compact nsx |
| Type de produit | Nsx courant continu <= 250a fav vert ou blanc |
