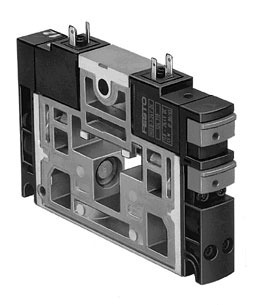

CPV18-M1H-VI140-2GLS-1/4 Venturi FESTO 185877
Voir les documents
Voir les détails techniques
Références
Web : A700-D069117
Fabricant : 185877
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Venturi CPV18-M1H-VI140-2GLS-1/4 à impulsion d'éjection Diamètre nominal de la buse de Laval=1,4 mm, Position de montage=indifférent, Caractéristique de l'éjecteur=Niveau de vide élevé, Pression de service=2 - 10 bar, Vide max.=85 %
| Raccord électrique | Connecteur mâle |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991561 |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Pression de service (BAR) | 2, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | 0, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Embase |
| Raccord pneumatique 3 | Embase |
| Raccord de vide | G1/4 |
| Diamètre nominal de la buse Laval (MM) | 1,4 |
| Caractéristique de l’éjecteur | vide élevé |
| Vide max. (%) | 85 |
| Série | CPV18 |
| Type de produit | Venturi |
