CPVSC1-M1H-M-P-QA Électrodistributeur FESTO 530542
Référence web : A700-D069222
Référence fabricant : 530542
Référence fabricant : 530542

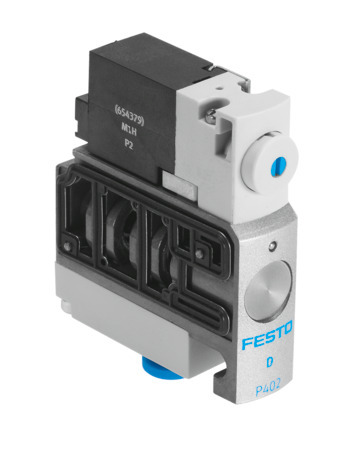

CPVSC1-M1H-M-P-QA Électrodistributeur
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Électrodistributeur CPVSC1-M1H-M-P-QA Pour terminal de distributeurs CPV-SC, raccord enfichable QS. Fonction de distributeur=5/2, monostable, Mode d'actionnement=électrique, Taille de distributeur=10 mm, Débit nominal normal=170 l/min, Pression de service MPa=-0,09 - 0,7 MPa
Documentations techniques
Fiches technique
Détails techniques
| Raccord électrique | 2 pôles, Connecteur mâle |
| Degré de protection | IP40 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991682 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | souple |
| Position de montage | Indifférente |
| Mode de fixation | avec trou débouchant |
| Fonction de distributeur | 5/2 monostable |
| Sens d'écoulement | irréversible |
| Fonction d’échappement | sans étranglement |
| Type de rappel | Ressort pneumatique |
| Mode de pilotage | piloté |
| Pression de service (BAR) | -0,09, -0,9, 0,7, 7 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 170 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | Raccord collectif |
| Raccord pneumatique 2 | QS-1/8 |
| Alimentation en air de pilotage | externe |
| Chevauchement | recouvrement positif |
| Pression de pilotage MPa (MPA) | 0,3, 0,7 |
| Pression de pilotage (BAR) | 3, 7 |
| Temps de commutation désactivé (MS) | 10 |
| Temps de commutation activé (MS) | 10 |
| Matériau joints d'étanchéité | NBR |
| Commande manuelle auxiliaire | Bistable, Monostable |
| Raccord pneumatique 4 | QS-1/8 |
| Impulsion de test positive max. pour signal 0 (MIS) | 400 |
| Impulsion de test négative max. pour signal 1 (MIS) | 200 |
| Caractéristiques de bobine | 22 V CC : 1,0 W |
| Résistance aux vibrations | Contrôle d'utilisation mobile avec degré de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de choc avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Taille du distributeur (MM) | 10 |
| Raccord d'échappement d'air de pilotage 82/84 | Raccord collectif |
| Raccord pneumatique 3/5 combiné | Raccord collectif |
| Série | VI80_V |
