CPX-4AE-I Module analogique FESTO 541484
Référence : H2500600082
Référence web : A700-D081953
Référence fabricant : 541484
Référence web : A700-D081953
Référence fabricant : 541484

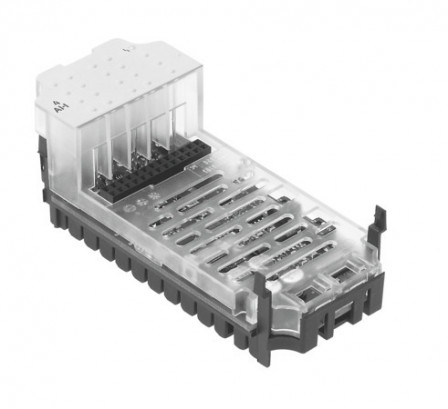

CPX-4AE-I Module analogique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | selon le bloc de connexion |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PC, Renforcé de polyamide |
| Classe de protection anticorrosion CRC | (état après montage), 1 - faibles effets de corrosion |
| Température de stockage (GC) | -20, 70 |
| Plage de tension de service CC (V) | 18, 30 |
| Répétabilité | 0,15 % à 25 °C |
| Dimensions l x L x H | (y compris module d'interconnexion et technique de raccordement), 50 mm x 107 mm x 50 mm |
| Séparation de potentiel canal - canal | non |
| Protection par fusibles (court-circuit) | fusible électronique interne |
| Paramétrage | Format de données, Forçage par canal, Lissage de la valeur mesurée, Plage de signaux par canal, Réaction après court-circuit, Surveillance des valeurs limites/canal, Surveillance rupture de fil/canal |
| Diagnostic | Court-circuit signal d'entrée, Dépassement des valeurs limites par canal, Erreur de paramétrage, Rupture de fil par canal |
| Temps de cycle interne | 10 ms |
| Consommation interne pour tension service nominale | Typ. 50 mA |
| Longueur de câble max. | 30 m, blindé |
| Affichages LED | 1 diagnostic général |
| Séparation de potentiel canal - bus interne | Oui, sans utilisation de l'alimentation interne des capteurs |
| Nombre d'entrées | 4 |
| Format de données | 12 bits + préfixe, Peut être étendu à 15 bit |
| df229a101d90a2b6ccb3fbdcf74e9dae | ±0,5 % |
| Limite d'erreur d'emploi se rapportant à la plage de température ambiante | ±0,6 % |
| Type de capteur | 0 - 20 mA, 4 - 20 mA |
| Série | CPX |
| Type de produit | Module analogique |
