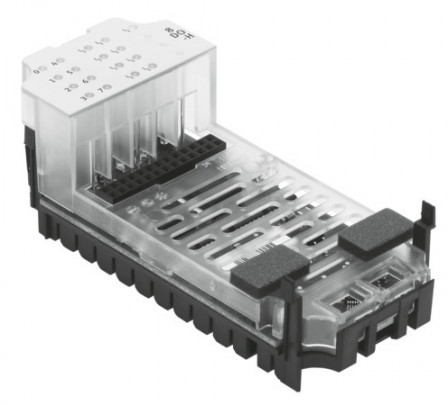

CPX-8DA-H Module de sortie FESTO 550204
Voir les documents
Voir les détails techniques
Références
H2599900068
Web : A700-A128060
Fabricant : 550204
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Module de sortie CPX-8DA-H Avec diagnostic orienté canal. Dimensions (l x L x h)=(* (y compris module d'interconnexion et technique de raccordement), * 50 mm x 107 mm x 50 mm), Nombre de sorties=8, Diagnostic=(* Court-circuit/surcharge par canal, * Sous-tension sorties), Paramétrage=(* Failsafe par canal, * Forçage par canal, * Idle Mode par canal, * Réaction après court-circuit, * Surveillance module), Affichage a LED=(* 1 diagnostic général, * 8 diagnostic du canal, * 8 état du canal)
| Tension de service nominale CC (V) | 24 |
| Degré de protection | selon le bloc de connexion |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PC, Renforcé de polyamide |
| Classe de protection anticorrosion CRC | (état après montage), 1 - faibles effets de corrosion |
| Température de stockage (GC) | -20, 70 |
| Plage de tension de service CC (V) | 18, 30 |
| Nombre de sorties | 8 |
| Dimensions l x L x H | (y compris module d'interconnexion et technique de raccordement), 50 mm x 107 mm x 50 mm |
| Séparation de potentiel canal - canal | non |
| Protection par fusibles (court-circuit) | Fusible électronique interne par canal, en supplément fusible |
| Paramétrage | Failsafe par canal, Forçage par canal, Idle Mode par canal, Réaction après court-circuit, Surveillance module |
| Diagnostic | Court-circuit/surcharge par canal, Sous-tension sorties |
| Consommation interne pour tension service nominale | Type 34 mA |
| Affichages LED | 1 diagnostic général, 8 diagnostic par canal, 8 état du canal |
| Alimentation électrique max. par canal | 2,1 A (charge résistive 50 W), par paire de canaux |
| Séparation de potentiel canal - bus interne | Oui, en cas d’alimentation intermédiaire |
| Courbe caractéristique des sorties | selon CEI1131-T2 |
| Logique de commutation des sorties | PNP (à commutation positive) |
| Sorties max. de courant résiduel par module (A) | 8.4 |
| Série | CPX |
| Type de produit | Module de sortie |
+ 1 sous 48/72h
Disponible sous 3 jours
+ 1 produits en stock décentralisé, disponibles sous 48/72hAu-delà de 1 — disponible sous 3 jours, en fonction du fabricant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
