CPX-8NDE Module d'entrée FESTO 543813
Référence web : A700-D081958
Référence fabricant : 543813
Référence fabricant : 543813

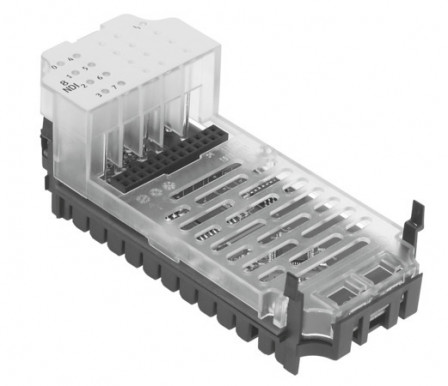

CPX-8NDE Module d'entrée
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Module d'entrée CPX-8NDE Pour terminal électrique modulaire CPX. Dimensions (l x L x h)=(* (y compris module d'interconnexion et technique de raccordement), * 50 mm x 107 mm x 50 mm), Nombre d'entrées=8, Diagnostic=Court-circuit/surcharge par canal, Paramétrage=(* Temporisation anti-rebond à l'entrée, * Temps de prolongation des signaux, * Réaction après court-circuit, * Surveillance module), Affichage a LED=(* 1 diagnostic général, * 8 état du canal)
Documentations techniques
Fiches technique
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | selon le bloc de connexion |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PC, Renforcé de polyamide |
| Classe de protection anticorrosion CRC | (état après montage), 1 - faibles effets de corrosion |
| Température de stockage (GC) | -20, 70 |
| Plage de tension de service CC (V) | 18, 30 |
| Dimensions l x L x H | (y compris module d'interconnexion et technique de raccordement), 50 mm x 107 mm x 50 mm |
| Courbe caractéristique des entrées | IEC 1131-T2 |
| Niveau de commutation | Signal 0 : >= 11 V, Signal 1 : <= 5 V |
| Logique de commutation des entrées | NPN (à commutation négative) |
| 6295b1cd8272251fb8852a71648f3211 | 3 ms (0,1 ms, 10 ms, 20 ms paramétrables) |
| Séparation de potentiel canal - canal | non |
| Protection par fusibles (court-circuit) | Fusible électronique interne par module |
| Paramétrage | Réaction après court-circuit, Surveillance module, Temporisation anti-rebond à l'entrée, Temps de prolongation des signaux |
| Diagnostic | Court-circuit/surcharge par canal |
| Consommation interne pour tension service nominale | Type 15 mA |
| Affichages LED | 1 diagnostic général, 8 état du canal |
| Séparation de potentiel canal - bus interne | non |
| Nombre d'entrées | 8 |
| Entrées max. de courant résiduel par module (A) | 0.7 |
| Série | CPX |
| Type de produit | Module d'entrée |
