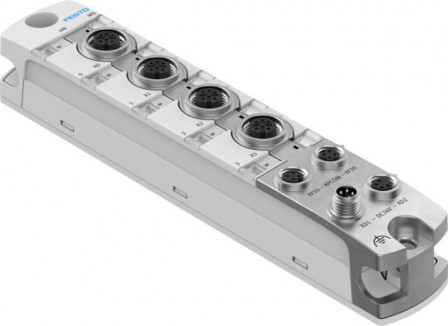

CPX-AP-I-4AI-U-I-RTD-M12 Module d'entrée analogique FESTO 8086606
Référence web : A700-D081974
Référence fabricant : 8086606
Référence fabricant : 8086606
CPX-AP-I-4AI-U-I-RTD-M12 Module d'entrée analogique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -20, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PA, PC, Zinc moulé sous pression, nickelé |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK pour la CEM |
| Mode de fixation | à trou débouchant |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Température de stockage (GC) | -40, 70 |
| Matériau joints d'étanchéité | NBR |
| Certification | RCM Mark, c UL us - Listed (OL) |
| Valeur mesurée | Courant, Résistance, Température, Tension |
| Humidité relative de l'air | 5 - 95 %, sans condensation |
| Certificat de l'organisme d'émission | UL E239998 |
| Classe de salle blanche | Elément installé de manière statique, aucune évaluation pertinente possible selon ISO 14644-1 |
| Répétabilité | ±0,025 % à 25 °C |
| Dimensions l x L x H | 30 mm x 170 mm x 35 mm |
| Marquage KC | KC-CEM |
| Protection contre l'inversion de polarité | oui |
| Note sur le degré de protection | Raccords non utilisés obturés |
| Alimentation électrique, fonction | Electronique/capteurs et charge entrants |
| Alimentation électrique, type de connexion | Connecteur mâle |
| Alimentation électrique, technique de raccordement | M8x1, codage A selon EN 61076-2-104 |
| Alimentation électrique, nombre de pôles/fils | 4 |
| Alimentation électrique max. | 2 x 4 A (fusible externe requis) |
| Longueur de câble max. | 30 m entrées, 50 m communication système |
| Autonomie en cas de coupure de courant (MS) | 10 |
| Matériau du joint torique | FPM |
| Nombre d'entrées | 4 |
| Entrées max. de courant résiduel par module (A) | 1 |
| Diagnostic par LED | Diagnostic de chaque module, Etat par canal |
| 3ab8ccb55cc70bea30aa98e4e8cdab0d_V | 24 |
| Variations de tension admissibles électronique/capteurs | ± 25 % |
| Consommation interne avec tension de service nominale électronique/capteurs | typ. 38 mA |
| 97fe243c1825b84bcef38cd50a2b5ad3 | Entrée analogique |
| 43af9d803d32f2b059f2783ca1d8bb8e | 4x connecteur femelle |
| c4b765ca935a3920c23056dfe1fdccb5 | M12x1 codage A selon EN 61076-2-101 |
| 3c87214556948bc72757110ae56dd7d9 | 5 |
| Format de données | 15 bits + signe, Mise à l'échelle linéaire |
| Portée du signal | -10 - 10 V, -5 - 5 V, 0 - 10 V, 0 - 20 mA, 0 - 500 Ohm, 1 - 5 V, 4 - 20 mA |
| df229a101d90a2b6ccb3fbdcf74e9dae | ±0,1 % pour la tension, ±0,1 % pour le courant, ±0,2 % pour la résistance, ±0,4 % pour la température |
| Limite d'erreur d'emploi se rapportant à la plage de température ambiante | ±0,15 % pour la tension, ±0,15 % pour le courant, ±0,35 % pour la résistance, ±0,9 % pour la température |
| 2c8d7df6290ff8dc55a71e92ac3e1468 | Blocs d'alimentation très basse tension de protection/TBTS requis, Tenir compte de la chute de tension |
| db277603fbfbd6fe32fb02e9771e9bf6 | Court-circuit/surcharge alimentation capteurs, Erreur de paramètre, Erreur de paramétrage, Erreur module, Rupture de fil, Surcharge entrées analogiques, Valeur non atteinte/trop-plein, valeur limite inférieure non respectée, valeur limite supérieure non r |
| Réacheminement de la tension, fonction | Electronique/capteurs et charge sortants |
| 0eb16b08ec5afc45ffb4f074c6155f20 | Connecteur femelle |
| 8bd25601f8d6476de71991742a3b098c | M8x1, codage A selon EN 61076-2-104 |
| Réacheminement de la tension, nombre de pôles/fils | 4 |
| 038738318c562615da2a3a7e3068ad22 | 2x connecteur femelle |
| a9bed760052c7b69e778c111c4d57001 | M8x1, codage D selon EN 61076-2-114 |
| Interface de communication, nombre de pôles/fils | 4 |
| Interface de communication, fonction | Communication système XF10 IN / XF20 OUT |
| Interface de communication, protocole | AP-COM |
| b997f13e4ae0ee0bf16cc692102c1ba0 | oui |
| Protection par fusible des entrées (court-circuit) | Fusible électronique interne par module |
| Séparation de potentiel des entrées canal - canal | non |
| Séparation de potentiel des entrées canal - communication interne | oui |
| 3f1cb79806a5b2ea190fb1a605cb7597 | Pour atteindre les spécifications techniques, le côté opposé doit être blindé et doté de surfaces de contact en or. |
| c3e38383e7484ec2b7407e87f6f41bd5 | Température :PT100 et NI100 pris en charge |
| Type de produit | Module d'entrée analogique |
| Série | CPX |
