CPX-AP-I-4DI4DO-M12-5P Module d'entrée/sortie numérique FESTO 8086603
Référence : H2505707445
Référence web : A700-D081975
Référence fabricant : 8086603
Référence web : A700-D081975
Référence fabricant : 8086603

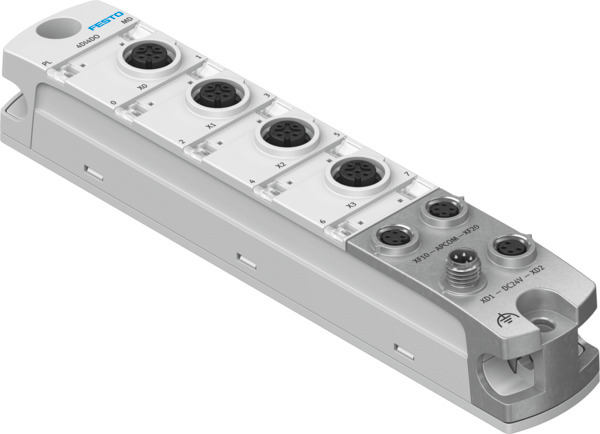

CPX-AP-I-4DI4DO-M12-5P Module d'entrée/sortie numérique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -20, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PA, PC, Zinc moulé sous pression, nickelé |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK pour la CEM |
| Mode de fixation | à trou débouchant |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Température de stockage (GC) | -40, 70 |
| Certification | RCM Mark, c UL us - Listed (OL) |
| Humidité relative de l'air | 5 - 95 %, sans condensation |
| Certificat de l'organisme d'émission | UL E239998 |
| Classe de salle blanche | Elément installé de manière statique, aucune évaluation pertinente possible selon ISO 14644-1 |
| Nombre de sorties | 4 |
| Dimensions l x L x H | 30 mm x 170 mm x 35 mm |
| Marquage KC | KC-CEM |
| Protection contre l'inversion de polarité | oui |
| Courbe caractéristique des entrées | Selon CEI 61131-2, type 3 |
| Niveau de commutation | Signal 0 : <= 5 V, Signal 1 : >= 11 V |
| Logique de commutation des entrées | Capteurs à 2 fils selon IEC 61131-2, Capteurs à 3 fils selon IEC 61131-2, PNP (à commutation positive) |
| 6295b1cd8272251fb8852a71648f3211 | 0,1 ms, 10 ms, 20 ms, 3 ms |
| Note sur le degré de protection | Raccords non utilisés obturés |
| Alimentation électrique, fonction | Electronique/capteurs et charge entrants |
| Alimentation électrique, type de connexion | Connecteur mâle |
| Alimentation électrique, technique de raccordement | M8x1, codage A selon EN 61076-2-104 |
| Alimentation électrique, nombre de pôles/fils | 4 |
| Alimentation électrique max. | 2 x 4 A (fusible externe requis) |
| Longueur de câble max. | 30 m entrées, 30 m sorties, 50 m communication système |
| Autonomie en cas de coupure de courant (MS) | 10 |
| Alimentation électrique max. par canal | 0,5 A |
| Matériau du joint torique | FPM |
| Nombre d'entrées | 4 |
| Entrées max. de courant résiduel par module (A) | 1.8 |
| Courbe caractéristique des sorties | Selon IEC 61131-2, type 0,5 |
| Logique de commutation des sorties | PNP (à commutation positive) |
| Sorties max. de courant résiduel par module (A) | 2 |
| Diagnostic par LED | Alimentation électrique charge, Diagnostic de chaque module, Etat par canal |
| d5230993eed1a7504c9a8678def23ece_V | 24 |
| 108667f7f85703997c6c28241d55a721 | ± 25 % |
| 270c356a5c144ddc58912baa4b0f94e5 | typ. 10 mA |
| 12698652a65db2560f173e7b0cdfd1f8 | Sortie numérique |
| 4750673ec084b90fb3f56b80a0461e41 | 2x connecteur femelle |
| 1646d64208561d223a7e029822bea34f | M12x1 codage A selon EN 61076-2-101 |
| f4b1d9bac307494288852c195ed3aa72 | 5 |
| 3ab8ccb55cc70bea30aa98e4e8cdab0d_V | 24 |
| Variations de tension admissibles électronique/capteurs | ± 25 % |
| Consommation interne avec tension de service nominale électronique/capteurs | Type 35 mA |
| 97fe243c1825b84bcef38cd50a2b5ad3 | Entrée numérique |
| 43af9d803d32f2b059f2783ca1d8bb8e | 2x connecteur femelle |
| c4b765ca935a3920c23056dfe1fdccb5 | M12x1 codage A selon EN 61076-2-101 |
| 3c87214556948bc72757110ae56dd7d9 | 5 |
| 2c8d7df6290ff8dc55a71e92ac3e1468 | Blocs d'alimentation très basse tension de protection/TBTS requis, Tenir compte de la chute de tension |
| db277603fbfbd6fe32fb02e9771e9bf6 | Coupure de la charge, Court-circuit/surcharge alimentation capteurs, Court-circuit/surcharge signal de sortie, Sous-tension de charge, Sous-tension électronique/capteurs, Surtension de charge, Surtension électronique/capteurs |
| Réacheminement de la tension, fonction | Electronique/capteurs et charge sortants |
| 0eb16b08ec5afc45ffb4f074c6155f20 | Connecteur femelle |
| 8bd25601f8d6476de71991742a3b098c | M8x1, codage A selon EN 61076-2-104 |
| Réacheminement de la tension, nombre de pôles/fils | 4 |
| 038738318c562615da2a3a7e3068ad22 | 2x connecteur femelle |
| a9bed760052c7b69e778c111c4d57001 | M8x1, codage D selon EN 61076-2-114 |
| Interface de communication, nombre de pôles/fils | 4 |
| Interface de communication, fonction | Communication système XF10 IN / XF20 OUT |
| Interface de communication, protocole | AP-COM |
| b997f13e4ae0ee0bf16cc692102c1ba0 | oui |
| Note sur la longueur de câble max. | Alimentation électrique selon tension nominale |
| Protection par fusible des entrées (court-circuit) | Fusible électronique interne par module |
| Séparation de potentiel des entrées canal - canal | non |
| Séparation de potentiel des entrées canal - communication interne | oui |
| Protection par fusible des sorties (court-circuit) | Fusible électronique interne par canal |
| Temporisation de la sortie en cas de charge résistive | Passage du signal 0->1 : < 200 µs, Passage du signal 1->0 : < 200 µs |
| Séparation de potentiel des sorties canal - canal | non |
| Séparation de potentiel des sorties canal - communication interne | oui |
| Type de produit | Module d'entrée/sortie numérique |
| Série | CPX |
