CPX-CEC-C1 Bloc de commande FESTO 567347
Référence web : A700-D081985
Référence fabricant : 567347
Référence fabricant : 567347

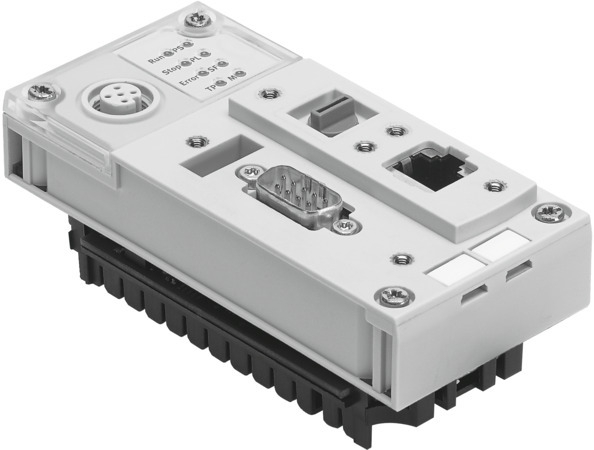

CPX-CEC-C1 Bloc de commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Bloc de commande CPX-CEC-C1 Contrôleur modulaire, Codesys V2.3, Ethernet, CAN. Dimensions (l x L x h)=50 mm x 107 mm x 55 mm, Diagnostic spécique à l'appareil=(* Diagnostic orienté sur canal et module, * Sous-tension/court-circuit modules, * Mémoire de diagnostic), Données CPU=(* 32 MB Flash, * 32 MB RAM, * Processeur 400 MHz), Paramétrage=CODESYS V2.3, Nombre total d'axes=31
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PC, Renforcé de polyamide |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Température de stockage (GC) | -20, 70 |
| Humidité relative de l'air | 95 %, sans condensation |
| Protocole | CODESYS Level 2, EasyIP, Modbus TCP, TCP/IP |
| Dimensions l x L x H | 50 mm x 107 mm x 55 mm |
| Affichage LED spécifique au produit | ERR : Erreur de temps d'exécution API, M: Modify/Forçage activé, PL : alimentation de charge, PS : alimentation de l'électronique, alimentation des capteurs, RUN : état API, SF : erreur système, STOP : état API |
| Affichage LED spécifique au bus | TP: Link/Traffic |
| Vitesse de transmission | 10/100 bit/s selon IEEE 802.3 (10BaseT) et 802.3u (100BaseTx) |
| Eléments de commande | Interrupteur DIL pour fiche d'extrémité CAN, Sélecteur de RUN/Stop |
| Paramétrage | CODESYS V2.3 |
| Interface du bus de terrain, type | Bus CAN |
| Interface de bus de terrain, isolation galvanique | oui |
| Interface de bus de terrain, vitesse de transmission | 125, 250, 500, 800, 1000 kbit/s, Réglable par logiciel |
| Fonctions supplémentaires | Fonctions Motion pour actionneurs électriques, Fonctions de diagnostic |
| Consommation interne pour tension service nominale | Type 85 mA |
| 6464d56a6ddc4e0c9899b9b5be723aef | Bus CAN |
| 382bd4e6e55db4807a791ba268642568 | 24 V, Avec pneumatique de type Midi/Maxi : 21,6 à 26,4 V, Sans pneumatique : 18 à 30 V, avec pneumatique de type CPA : 20,4 à 26,4 V, avec pneumatique de type MPA : 18 ... 30 V |
| Autonomie en cas de coupure de courant (MS) | 10 |
| Diagnostic spécifique à l'appareil | Diagnostic orienté canal et module, Mémoire de diagnostic, Sous-tension/court-circuit modules |
| Aide à la configuration | CODESYS V2.3 |
| Paramétrage de l’adresse IP | DHCP, via CoDeSys, via MMI |
| Interface Ethernet | RJ 45 (femelle, 8 pôles) |
| Ethernet, nombre | 1 |
| Ethernet, protocoles supportés | TCP/IP, EasyIP, Modbus TCP |
| Ethernet, connecteur | Connecteur femelle, RJ45, à 8 pôles |
| Ethernet, vitesse de transfert des données | 10/100 Mbit/s |
| Données CPU | 32 MB Flash, 32 MB RAM, Processeur 400 MHz |
| Programmation, langue d’utilisation | DE, EN |
| Langage de programmation | Langage séquentiel, Liste d'instruction (LIST), Schéma fonctionnel, Schéma à contacts (CONT), Texte structuré, en supplément CFC, selon CEI 61131-3 |
| d2bd51cb3a2023da6acc4f84bba7f009 | oui |
| Logiciel de programmation | CODESYS provided by Festo V2.3 |
| 2865252c83551b61bd7d2673a640fc43 | Programme utilisateur 4 Mo |
| Temps de traitement | Env. 200 µs / 1 k instruction |
| Blocs fonctionnels | Copier le diagnostic CPX, Lire diagnostic du module CPX, Résultat de diagnostic CPX, et autres |
| 647b6785ec3936cf48aeac7bd8ebfbc2 | 8 Mo de mémoire de données globale, Concept de variables CODESYS, Données rémanentes 30 ko |
| Interface de bus de terrain, technique de raccordement | 9 pôles, Connecteur mâle, Sub-D |
| Nombre total d'axes | 31 |
| Série | CPX |
| Type de produit | Bloc de commande |
