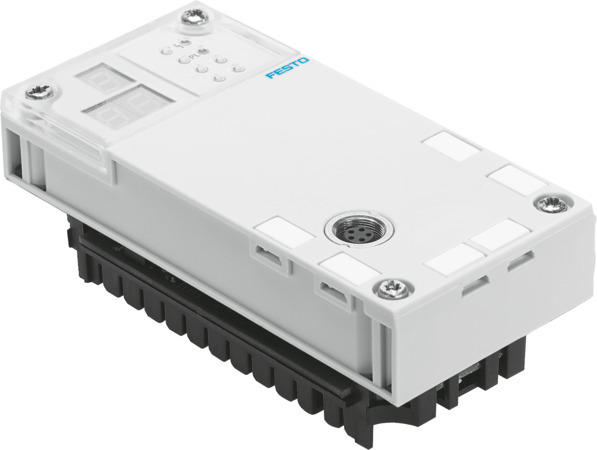

CPX-CMIX-M1-1 Module de mesure FESTO 567417
Voir les documents
Voir les détails techniques
Références
Web : A700-D081990
Fabricant : 567417
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Tension de service nominale CC (V) | 24 |
| Degré de protection | IP65, selon IEC 60529 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé de polyamide |
| Note sur le matériau | Conforme à RoHS |
| Température de stockage (GC) | -20, 70 |
| Certification | C-Tick |
| Plage de tension de service CC (V) | 18, 30 |
| Humidité relative de l'air | 5 - 95 %, sans condensation |
| Dimensions l x L x H | 50 mm x 107 mm x 55 mm |
| Affichage | Afficheur à sept segments |
| Résistance aux courts-circuits | oui |
| Diagnostic | Diagnostic orienté sur canal et module |
| 4364800e19fd1933dfd4f9d633bdf4ff | LED jaune = PL (puissance de charge), LED rouge = error |
| 6464d56a6ddc4e0c9899b9b5be723aef | Bus CAN avec protocole Festo, Numérique |
| Longueur de câble max. | 30 m |
| Autonomie en cas de coupure de courant (MS) | 10 |
| Diagnostic spécifique à l'appareil | Sous-tension modules, Sous-tension système de mesure, via afficheur local à 7 segments |
| 5998c07af8426f0a19e10a53002aa6a6_MA | 80 |
| Nombre max. de modules | 9 |
| 0a30638848e965ddeb98d1ad7c3a2b6f | 1 |
| a349f8012ff07c8c152409aa8ae67dd7 | 1 |
| 434edf7e709470b1a4910c051abf8fb7 | 5 pôles, Connecteur femelle, M9 |
| Série | CPX |
| Type de produit | Module de mesure |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
