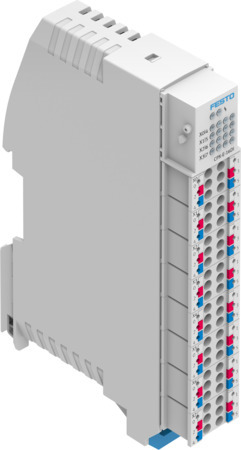

CPX-E-16DI Module d'entrée numérique

CPX-E-16DI Module d'entrée numérique FESTO 4080492

Voir les documents Voir les détails techniques

Références

Web : A700-D081995

Fabricant : 4080492

Documents

Détails techniques

Degré de protection	IP20
Température ambiante (GC)	-5, 50
Conformité PWIS	VDMA24364-Zone III
Matériau du boîtier	PA
Marquage CE (voir la déclaration de conformité)	Selon directive européenne CEM, Selon la directive européenne RoHS
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM
Position de montage	horizontale, verticale
Mode de fixation	à rail symétrique
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	0 - Aucun effet de corrosion
Température de stockage (GC)	-20, 70
Dimension modulaire (MM)	18.9
Certification	RCM Mark, c UL us - Listed (OL)
Humidité relative de l'air	95 %, sans condensation
Certificat de l'organisme d'émission	UL E239998
Note sur la température ambiante	-5 - 60 °C avec un montage à la verticale
Dimensions l x L x H	18,9 mm x 76,6 mm x 124,3 mm
Marquage KC	KC-CEM
Protection contre l'inversion de polarité	Alimentation du capteur 24 V contre alimentation du capteur 0 V
Courbe caractéristique des entrées	Selon CEI 61131-2, type 3
Niveau de commutation	Signal 0 : <= 5 V, Signal 1 : >= 11 V
Logique de commutation des entrées	Capteurs à 2 fils selon IEC 61131-2, Capteurs à 3 fils selon IEC 61131-2, PNP (à commutation positive)
6295b1cd8272251fb8852a71648f3211	0,1 ms, 10 ms, 20 ms, 3 ms
Séparation de potentiel canal - canal	non
Protection par fusibles (court-circuit)	Fusible électronique interne par module
Résistance aux vibrations	Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6
Résistance aux chocs	Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27
Capacité maximale d'adresses d'entrées (AD)	2
Longueur de câble max.	30 m entrées
Séparation de potentiel canal - bus interne	non
Nombre d'entrées	16
Entrées max. de courant résiduel par module (A)	1.8
Diagnostic par LED	Erreur par module, Etat par canal
Diagnostic par bus	Court-circuit/Surcharge alimentation du capteur
Paramètres de module	Diagnostic court-circuit de l'alimentation des capteurs, Réaction après court-circuit/surcharge, Temporisation anti-rebond à l'entrée, Temps de prolongation des signaux
Paramètres de canal	Prolongation des signaux
3ab8ccb55cc70bea30aa98e4e8cdab0d_V	24
Variations de tension admissibles électronique/capteurs	± 25 %
Consommation interne avec tension de service nominale électronique/capteurs	Typ. 15 mA
97fe243c1825b84bcef38cd50a2b5ad3	Entrée numérique
43af9d803d32f2b059f2783ca1d8bb8e	8 barrettes de fixation
c4b765ca935a3920c23056dfe1fdccb5	Borne à ressort
3c87214556948bc72757110ae56dd7d9	6
ae9d8eaf8996702ee95a61a248fff049	995843
d1bec2581c123f1bb404b53448ed885a_I2	0,2, 1,5
b48965b0b31ca3e061f07bb4394e5064	0,2 - 2,5 mm² pour fil flexible sans cosse
Type de produit	Module d’entrée numérique
Série	CPX
