CPX-E-4AO-U-I Module de sortie analogique FESTO 4080494
Référence web : A700-D081998
Référence fabricant : 4080494
Référence fabricant : 4080494

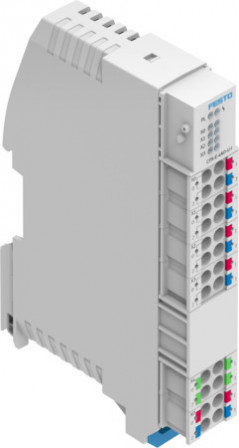

CPX-E-4AO-U-I Module de sortie analogique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP20 |
| Poids du produit (g) | 96 |
| Mode de fixation | à rail symétrique |
| Température ambiante (°C) | -5, 50 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Classe de résistance à la corrosion KBK | 0 - Aucun effet de corrosion |
| Marque CE (voir déclaration de conformité) | selon la directive européenne CEM |
| Température de stockage (°C) | -20, 70 |
| Matériau corps | PA |
| Dimension modulaire (MM) | 18.9 |
| Agrément | RCM Mark, c UL us - Listed (OL) |
| Grandeur mesurée | Courant, Tension |
| Humidité relative de l'air | 95 %, sans condensation |
| Nombre de sorties | 4 |
| Répétitivité | ±0,05 % par 25 °C |
| Dimensions (l x L x h) | 18,9 mm x 76,6 mm x 124,3 mm |
| Protection par fusibles (court-circuit) | Fusible électronique interne par module |
| Séparation de potentiel canal-canal | non |
| Symbole KC | KC-EMV |
| Certificat entité exposante | UL E239998 |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27 |
| Volume d'adressage max. des sorties (Byte) | 8 |
| Alimentation électrique, type de connexion | 2 x bornier |
| Alimentation électrique, technique de connexion | borne à ressort |
| Alimentation, nombre de pôles/fils | 4 |
| Autonomie en cas de coupure de courant (MS) | 10 |
| Séparation de potentiel canal - bus interne | oui |
| Longueur de ligne max. | 30 m, blindé |
| Sorties max. de courant résiduel par module (A) | 2 |
| Remarque sur la température ambiante | -5 - 60 °C avec un montage à la verticale |
| Diagnostic par LED | Erreur par canal, Erreur par module |
| Diagnostic par bus | Court-circuit/Surcharge alimentation de l'actionneur, Court-circuit/Surcharge sortie analogique, Dépassement de la plage nominale, Erreur de paramétrage, Erreur générale, Plage nominale non atteinte, Sous-tension alimentation de puissance |
| Paramètres de module | Diagnostic court-circuit de l'alimentation de l'actionneur, Diagnostic erreur de paramétrage, Diagnostic sous-tension alimentation de puissance, Désactivation de l'alimentation de l'actionneur, Format de données sorties analogiques, Réaction après court-c |
| Paramètres de canal | Forçage canal x, Plage de signaux par canal, Redémarrage diagnostic erreur de paramétrage, Redémarrage diagnostic rupture de fil/marche à vide, Redémarrage diagnostic surcharge/court-circuit |
| Consommation interne pour une tension de service nominale | Typ. 15 mA |
| Tension de service nominal DC sorties (V) | 24 |
| Permissible voltage fluctuations, load | ± 25 % |
| Alimentation électrique, section du fil (mm2) | 0.2, 1.5 |
| Alimentation électrique, remarque sur la section du fil | 0,2 - 2,5 mm² pour fil flexible sans embout |
| Protection contre les contacts directs ou indirects | Très basse tension de sécurité (TBTS) |
| Raccordement électrique, sortie, fonction | Sortie analogique |
| Connexion électrique, sortie, type de connexion | 4 x bornier |
| Connexion électrique, sortie, technologie de connexion | borne à ressort |
| Connexion électrique, sortie, nombre de pôles/fils | 4 |
| Connexion électrique, sortie, section du fil (mm2) | 0.2, 1.5 |
| Connexion électrique, sortie, remarque sur la section du fil | 0,2 - 2,5 mm² pour fil flexible sans embout |
| Consommation interne avec tension de service nominale électronique/capteurs | typ. 60 mA |
| Tension de service nominale électronique/capteurs DC (V) | 24 |
| Variations de tension admissibles électronique/capteurs | ± 25 % |
| Limite d'erreur d'emploi se rapportant à la plage de température ambiante | ±0,3 % |
| Limite d'erreur fondamentale à 25 °C | ±0,1 % |
| Portée de signal | -10 - 10 V, -20 - 20 mA, -5 - 5 V, 0 - 10 V, 0 - 20 mA, 4 - 20 mA |
| Format de données | 15 bits + signe, Mise à l'échelle linéaire |
| Connexion électrique, sortie 2, fonction | Terre fonctionnelle |
| Connexion électrique, sortie 2, type de connexion | Barrette de fixation |
| Connexion électrique, sortie 2, technique de connexion | borne à ressort |
| Connexion électrique, sortie 2, nombre de pôles/fils | 4 |
| Connexion électrique, sortie 2, brochage | 00995842 |
| Connexion électrique, sortie 2, section du fil (mm2) | 0.2, 1.5 |
| Connexion électrique, sortie 2, remarque sur la section du fil | 0,2 - 2,5 mm² pour fil flexible sans embout |
| Type de produit | Module de sortie analogique |
| Série | CPX |
