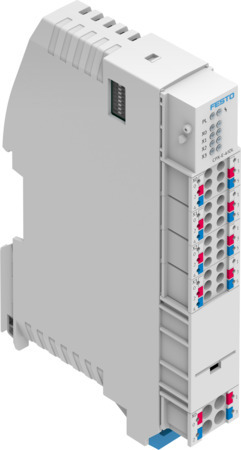

CPX-E-4IOL Module maître IO-Link

CPX-E-4IOL Module maître IO-Link FESTO 4080495

Voir les documents Voir les détails techniques

Références

Web : A700-D081999

Fabricant : 4080495

Documents

Détails techniques

Degré de protection	IP20
Poids du produit (g)	96
Mode de fixation	à rail symétrique
Température ambiante (°C)	-5, 50
Note sur la matière	Conforme RoHS, Contenant de substances de silicone
Classe de résistance à la corrosion KBK	0 - Aucun effet de corrosion
Marque CE (voir déclaration de conformité)	selon la directive européenne CEM
Température de stockage (°C)	-20, 70
Matériau corps	PA
Dimension modulaire (MM)	18.9
Agrément	RCM Mark, c UL us - Listed (OL)
Humidité relative de l'air	95 %, sans condensation
Dimensions (l x L x h)	18,9 mm x 76,6 mm x 124,3 mm
Protection par fusibles (court-circuit)	Fusible électronique interne, capteur par module, Fusible électronique interne, charge par canal
Séparation de potentiel canal-canal	non
Symbole KC	KC-EMV
Certificat entité exposante	UL E239998
Protocole	IO-Link
IO-Link, protocole	Master V 1.1
IO-Link, mode communication	Configurable par logiciel, SIO, COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud)
IO-Link, type de port	B
IO-Link, nombre de ports	4
IO-Link, largeur des données de traitement IN	Paramétrable de 8 à 32 octets
IO-Link, temps de cycle minimum	Selon le temps de cycle minimal pris en charge par l'appareil IO-Link® connecté
Résistance aux vibrations	Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6
Résistance aux chocs	Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27
IO-Link, largeur des données de traitement OUT	Paramétrable de 8 à 32 octets
Alimentation électrique, type de connexion	Barrette de fixation
Alimentation électrique, technique de connexion	borne à ressort
Alimentation, nombre de pôles/fils	4
Séparation de potentiel canal - bus interne	non
Remarque sur la température ambiante	-5 - 50 °C avec un montage à l'horizontale
Diagnostic par LED	Erreur par module, Etat par canal
Diagnostic par bus	Appareil manquant/défectueux, Courts-circuit, Erreur de paramètre, Erreur générale, Erreur module, Rupture de fil, Tension basse, Valeur non atteinte/dépassement
Paramètres de module	Diagnostic court-circuit de l'alimentation de l'actionneur, Désactivation de l'alimentation des capteurs, Réaction après court-circuit/surcharge
Paramètres de canal	Code erreur appareil, Durée du cycle, Désactivation de l'alimentation de l'actionneur, Etat de canal, Forçage canal x, Mode canal
Consommation interne pour une tension de service nominale	Typ. 15 mA
Tension de service nominal DC sorties (V)	24
Permissible voltage fluctuations, load	± 25 %
Alimentation électrique, section du fil (mm2)	0.2, 1.5
Alimentation électrique, remarque sur la section du fil	0,2 - 2,5 mm² pour fil flexible sans embout
Protection contre les contacts directs ou indirects	Très basse tension de sécurité (TBTS)
Consommation interne avec tension de service nominale électronique/capteurs	Typiquement 50 mA
Tension de service nominale électronique/capteurs DC (V)	24
Variations de tension admissibles électronique/capteurs	± 25 %
IO-Link, communication	C/Q LED verte
Connexion électrique IO-Link®, type de connexion	4 x bornier
Connexion électrique IO-Link®, technique de connexion	borne à ressort
Connexion électrique IO-Link®, nombre de pôles/fils	6
Connexion électrique IO-Link®, section du fil (mm2)	0.2, 1.5
Connexion électrique IO-Link®, remarque sur la section du fil	0,2 - 2,5 mm² pour fil flexible sans embout
Type de produit	Module maître io-link
Série	CPX
