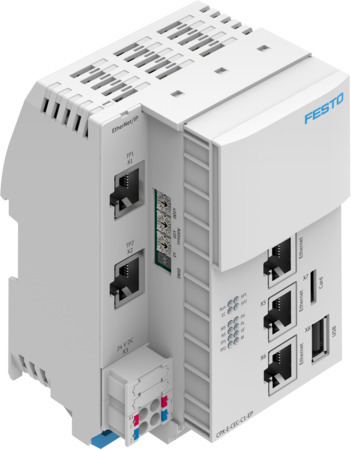

CPX-E-CEC-M1-EP Commande FESTO 4252744
Référence web : A700-D082006
Référence fabricant : 4252744
Référence fabricant : 4252744
CPX-E-CEC-M1-EP Commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP20 |
| Poids du produit (g) | 288 |
| Mode de fixation | à rail symétrique |
| Température ambiante (°C) | -5, 50 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Classe de résistance à la corrosion KBK | 0 - Aucun effet de corrosion |
| Marque CE (voir déclaration de conformité) | selon la directive européenne CEM |
| Température de stockage (°C) | -20, 70 |
| Matériau corps | PA |
| Dimension modulaire (MM) | 18.9 |
| Agrément | RCM Mark, c UL us - Listed (OL) |
| Humidité relative de l'air | 95 %, sans condensation |
| Dimensions (l x L x h) | 75,9 mm x 124,3 mm x 82,5 mm |
| Symbole KC | KC-EMV |
| Certificat entité exposante | UL E239998 |
| Eléments de commande | Commutateur rotatif pour réglage d'adresse, En option : unité de commande CDSB, Micro-interrupteur DIL pour RUN/STOP |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27 |
| Interface a bus de terrain | Ethernet |
| Interface bus de terrain, protocole | EtherNet/IP |
| Interface de bus de terrain, type de connexion | 2x Connecteur |
| Interface de bus de terrain, technologie de connexion | RJ45 |
| Interface de bus de terrain, nombre de pôles/fils | 8 |
| Interface a bus de terrain, isolation galvanique | oui |
| Interface a bus de terrain, vitesse de transmission | 100 Mbit/s |
| Volume d'adressage max. des entrées (Byte) | 64 |
| Volume d'adressage max. des sorties (Byte) | 64 |
| Alimentation électrique, fonction | Electronique et capteurs |
| Alimentation électrique, type de connexion | Barrette de fixation |
| Alimentation électrique, technique de connexion | borne à ressort |
| Alimentation, nombre de pôles/fils | 4 |
| Fonctions additionnelles | CODESYS V3 avec SoftMotion |
| Alimentation électrique max. (A) | 8 |
| Autonomie en cas de coupure de courant (MS) | 20 |
| Aide à la configuration | CODESYS V3, Unité de commande CDSB |
| Remarque sur la température ambiante | -5 - 60 °C avec un montage à la verticale |
| Interface de bus de terrain 2, fonction | Connecteur du bus sortant |
| Interface de bus de terrain 2, brochage | Connecteur femelle |
| Interface de bus de terrain 2, technique de connexion | RJ45 |
| Interface de bus de terrain 2, nombre de pôles/fils | 8 |
| Données CPU | 512 MB RAM, Dual Core 766 MHz |
| Temps de traitement | Env. 200 µs / 1 k instruction |
| Paramétrage adresse IP | DHCP, En option : via unité de commande CDSB, Via CoDeSys |
| Blocs fonctionnels | Copier la trace diagnostic CPX-E, Etat de diagnostic CPX, Lire le diagnostic de modules CPX-E, et autres |
| Mémento | Concept de variables CoDeSys, Données rémanentes 120 ko |
| Logiciel de programmation | CODESYS provided by Festo |
| Mémoire de programme | Programme utilisateur 12 Mo |
| Diagnostic par LED | Force mode |
| Paramètres de module | Alarmes de canal sous-tension, Diagnostic sous-tension, Focalisation des alarmes de canal, Représentation des valeurs de process de modules analogiques |
| Alimentation électrique, section du fil (mm2) | 0.2, 1.5 |
| Alimentation électrique, remarque sur la section du fil | 0,2 - 2,5 mm² pour fil flexible sans embout |
| Protection contre les contacts directs ou indirects | Très basse tension de sécurité (TBTS) |
| Consommation interne avec tension de service nominale électronique/capteurs | typ. 150 mA |
| Tension de service nominale électronique/capteurs DC (V) | 24 |
| Variations de tension admissibles électronique/capteurs | ± 25 % |
| Nombre max. de modules | 10 |
| Paramètres système | Démarrage du système, Mémoire de diagnostic, Réaction de sécurité intrinsèque |
| Interface de bus de terrain, volume max. d’adresses entrées (Byte) | 512 |
| Interface de bus de terrain, volume max. d’adresses sorties (Byte) | 512 |
| Real-time clock buffer time (Wochen) | 3 |
| Support d'enregistrement | Micro SD <= 32 GB, USB-Stick <= 32 GB |
| Interface USB | USB 2.0 |
| Interface Ethernet, type de connexion | 2x Connecteur |
| Interface Ethernet, technique de connexion | RJ45 |
| Interface Ethernet, nombre de pôles/fils | 8 |
| Interface Ethernet, vitesse de transmission | 10 Mbit/s, 100 Mbit/s |
| Interface Ethernet, fonction | Diagnostic, Switch |
| Interface Ethernet, protocole | EasyIP, Modbus TCP, TCP/IP |
| Interface de bus de terrain 2, type | Ethernet |
| Interface bus de terrain 2, protocole | EtherCAT Master |
| Interface de bus de terrain 2, isolation galvanique | oui |
| Interface de bus de terrain 2, vitesse de transmission | 100 Mbit/s |
| Type de produit | Commande |
| Série | CPX |
