CPX-F8DE-P Module d'entrée FESTO 2597424
Référence web : A700-D082016
Référence fabricant : 2597424
Référence fabricant : 2597424

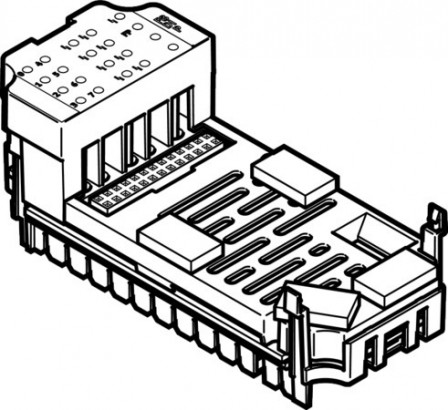

CPX-F8DE-P Module d'entrée
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Tension de service nominale CC (V) | 24 |
| Degré de protection | selon le bloc de connexion |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B2-L |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS, Selon la directive européenne relative aux machines |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM, selon les prescriptions UK pour les machines |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | (état après montage), 1 - faibles effets de corrosion |
| Température de stockage (GC) | -20, 70 |
| Certification | c UL us - Recognized (OL) |
| Plage de tension de service CC (V) | 20.4, 28.8 |
| Certificat de l'organisme d'émission | 01/205/5444.01/21, TÜV Rh. UK 01/205U/5444.00/22 |
| Dimensions l x L x H | (y compris module d'interconnexion et technique de raccordement), 50 mm x 107 mm x 55 mm |
| Courbe caractéristique des entrées | selon IEC 61131-2, type 2 |
| Logique de commutation des entrées | PNP (à commutation positive) |
| Courant résiduel max. par module (A) | 3 |
| Séparation de potentiel canal - canal | non |
| Fonction de sécurité | Détection et évaluation fiable des états d'entrée |
| PFH | 0,000000001 |
| Niveau d'intégrité de sécurité (SIL) | Détection et évaluation fiable des états d'entrée selon EN 61508 jusqu'au SIL CL3, Détection et évaluation fiable des états d'entrée selon EN 62061 jusqu'au SIL CL3 |
| Niveau de performance (PL) | Détection et évaluation fiable des états d'entrée selon ISO 13849 jusqu'à cat. 4 et niveau de performance PL e |
| Eléments de commande | Commutateur DIL |
| Ondulation résiduelle | 2 Vpp dans la plage de tension |
| Diagnostic | Autotest, Communication, Court-circuit par canal, Court-circuit transversal par canal, Erreur de donnée de processus, Rupture de fil par canal, Surchauffe, Surtension, Tension basse |
| Capacité maximale d'adresses d'entrées (AD) | 6 |
| Capacité maximale d'adresses de sorties (AD) | 7 |
| Consommation interne pour tension service nominale | Typ. 35 mA (alimentation de l'électronique) |
| Longueur de câble max. | 200 m |
| Affichages LED | 1 diagnostic général, 1 protocole Failsafe actif, 8 diagnostic par canal, 8 état du canal |
| Nombre d'entrées | 8 |
| Série | CPX |
| Type de produit | Module d'entrée |
