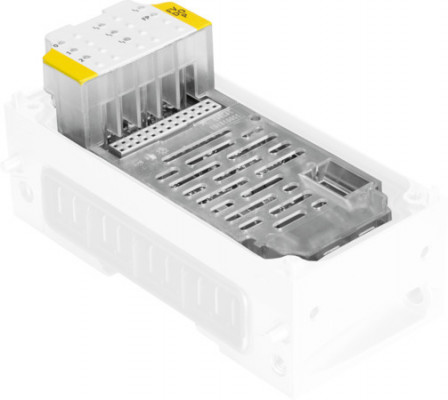

CPX-FVDA-P2 Module de sortie FESTO 1971599
Voir les documents
Voir les détails techniques
Références
Web : A700-D082024
Fabricant : 1971599
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Degré de protection | selon le bloc de connexion |
| Poids du produit (g) | 50 |
| Température ambiante (°C) | -5, 50 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | (état après montage), 1 - Faibles effets de corrosion |
| Marque CE (voir déclaration de conformité) | selon la directive européenne sur les machines |
| Température de stockage (°C) | -20, 70 |
| Matériau corps | PC, renforcé PA |
| Agrément | c UL us - Recognized (OL) |
| Variations de tension admissibles | -15 % / +20 % |
| Tension de service nominale CC (V) | 24 |
| Nombre de sorties | 2 |
| Dimensions (l x L x h) | (y compris module d'interconnexion et technique de raccordement), 50 mm x 107 mm x 55 mm |
| Protection par fusibles (court-circuit) | Fusible électronique interne par canal |
| Courant résiduel max. par module (A) | 5 |
| Séparation de potentiel canal-canal | non |
| Certificat entité exposante | TÜV Rheinland 01/205/5294.01/18 |
| Fonction de sécurité | Coupure sûre de la tension d'alimentation pour les distributeurs |
| Probabilité de défaillance par heure sur [1/h], | 1e-009 |
| Niveau d'intégrité de sécurité (SIL) | Arrêt sûr / SIL 3 |
| Niveau de performance (PL) | Composant de sécurité catégorie 3, niveau de performance e |
| Paramétrage | Comportement de diagnostic, Surveillance rupture de fil/canal |
| Ondulation résiduelle | 2 Vpp dans la plage de tension |
| Logique de commutation des sorties | Commutation PM |
| Volume d'adressage max. des entrées (Byte) | 6 |
| Volume d'adressage max. des sorties (Byte) | 6 |
| Diagnostic | Court-circuit transversal, Court-circuit/surcharge par canal, Rupture de fil par canal, Sous-tension distributeurs |
| Consommation interne a la tension de service | Typiquement 25 mA (alimentation pour électronique), Typiquement 65 mA (tension d'alimentation pour distributeur) |
| Affichage a LED | - 1 protocole Failsafe actif, 1 diagnostic général, 3 diagnostic du canal, 3 état du canal |
| Alimentation en courant max. par canal | 1,5 A |
| Séparation de potentiel canal - bus interne | Oui, en cas d’alimentation intermédiaire |
| Longueur de ligne max. | 200 m |
| Capacité de charge contre fonction de terre (nF) | 400 |
| Temps de réponse max à la commande d'arrêt | F_WD_TIME + 23 ms |
| Chute de tension par canal (V) | 0.6 |
| Remarque sur la température ambiante | Respecter l'allègement de régime pour l'interface pneumatique |
| Note sur les sorties | 1 canal interne pour la mise hors tension de l'alimentation des distributeurs, 2 sorties externes |
| Série | CPX |
| Type de produit | Module de sortie |
