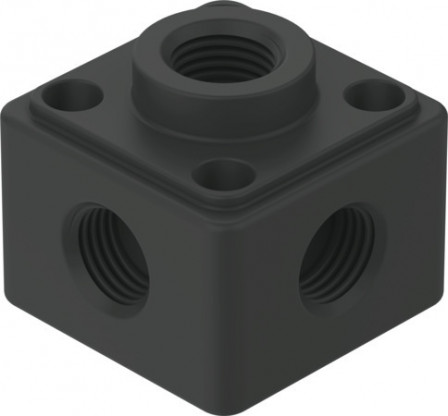

CQD-12/15/18/22 Répartiteur FESTO 177717

Référence : C2502800443
Référence web : A700-A658687
Référence fabricant : 177717

CQD-12/15/18/22 Répartiteur

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Répartiteur CQD-12/15/18/22 Répartiteur CQD-12/15/18/22 Forme cubique; 4 sorties; Taraudage G1/2; Taraudage G1/2

Documentations techniques

Fiche technique Fiches technique

Détails techniques

Température ambiante (GC)	-25, 70
Conformité PWIS	VDMA24364-Zone III
Matériau du boîtier	POM
Position de montage	indifférent
Diamètre nominal (MM)	18.6
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-]
Température du fluide (GC)	-25, 75
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Raccord pneumatique 1	Taraudage G1/2
Raccord pneumatique 2	Taraudage G1/2
Pression de service sur la plage de température totale (BAR)	-0,95, 7
Couple de serrage nominal (NM)	2.5
Tolérance du couple de serrage nominal	± 10 %
Taille de fût	1
Pression de service en fonction de la température (BAR)	-0.95, 15
Nombre de sorties	4
Nombre d'alimentations	1
Série	CQD
Type de produit	Répartiteur
