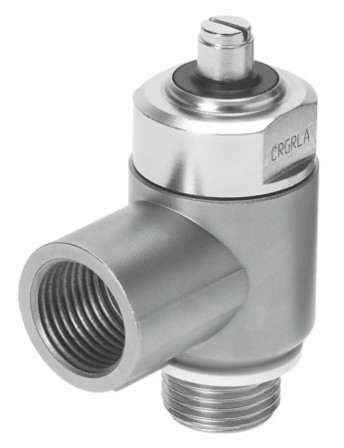

CRGRLA-M5-B Limiteur de débit unidirectionnel FESTO 161403
Voir les documents
Voir les détails techniques
Références
C2503400037
Web : A700-A207444
Fabricant : 161403
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Limiteur de débit unidirectionnel CRGRLA-M5-B Limiteur de débit unidirectionnel CRGRLA-M5-B Version acier inoxydable; Forme coudée; Fonction de réducteur anti-retour à l’échappement; Elément de réglage vis à fente; Filetage M5; Taraudage M5; Innocuité alimentaire
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Symbole | 991452 |
| Mode d'actionnement | manuel |
| Position de montage | indifférent |
| Mode de fixation | vissable |
| Diamètre nominal (MM) | 2 |
| Fonction de distributeur | Fonction de limitation de débit unidirectionnelle |
| Pression de service (PSI) | 0,02, 0,2, 1, 10, 145, 2,9 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | M5 |
| Raccord pneumatique 2 | M5 |
| Température de stockage (GC) | -10, 40 |
| Matériau joints d'étanchéité | FPM, PVC |
| Elément de réglage | Vis à tête fendue |
| Matériau de la vis creuse | Acier fortement allié |
| Débit nominal normal dans le sens de l'étranglement (L2) | 95 |
| Matériau vis de réglage | Acier fortement allié inoxydable |
| Aptitude à la production de batteries Li-ion | Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan |
| Aptitude alimentaire | voir Informations complémentaires sur les matériaux |
| Débit nominal normal dans le sens anti-retour (L2) | 77, 95 |
| Débit normal dans le sens de l'étranglement 6 -> 0 bar (L2) | 165 |
| Débit normal dans le sens anti-retour 6 -> 0 bar (L2) | 140, 150 |
| Matériau du raccord orientable | Acier inoxydable fortement allié |
| Couple de serrage max. (NM) | 1.5 |
| Classification maritime | Voir certificat |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| Faculté de pivotement | 360 deg/pivotement permanent non autorisé |
| Couple d'activation admissible de la vis de réglage (NM) | 0.2 |
| Série | CRGRLA |
| Type de produit | Limiteur de débit unidirectionnel |
+ 1 sous 48/72h
Disponible sous 7 jours
+ 1 produits en stock décentralisé, disponibles sous 48/72hAu-delà de 1 — disponible sous 7 jours, en fonction du fabricant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
