DADG-FM-F9-VDE2 Plaque de commande FESTO 8104802
Référence web : A700-D069935
Référence fabricant : 8104802
Référence fabricant : 8104802

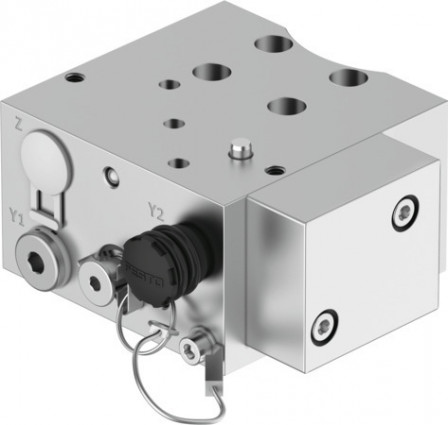

DADG-FM-F9-VDE2 Plaque de commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Poids du produit (g) | 1340 |
| Position de montage | indifférent |
| Pression de service (BAR) | 2, 8 |
| Raccord pneumatique | G1/4 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température ambiante (°C) | -20, 80 |
| Note sur la matière | Conforme RoHS, Contenant de substances de silicone |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur), Point de rosée sous pression 10°C selon la température ambiante/température du fluide |
| Matériau joints | EPDM, NBR |
| Selon la norme | VDI/VDE 3845 (NAMUR) |
| Pression de service MPa (MPa) | 0.2, 0.8 |
| Matériau vis | Acier fortement allié inoxydable |
| Matériau plaque | Alliage d’aluminium de corroyage, anodisé |
| Matériau vis sans tête | Acier fortement allié inoxydable |
| Type de produit | Plaque de commande |
| Série | DADG |
