DFM-40-125-P-A-KF Vérin de guidage FESTO 170943
Référence : H2505400001
Référence web : A700-A107355
Référence fabricant : 170943
Référence web : A700-A107355
Référence fabricant : 170943

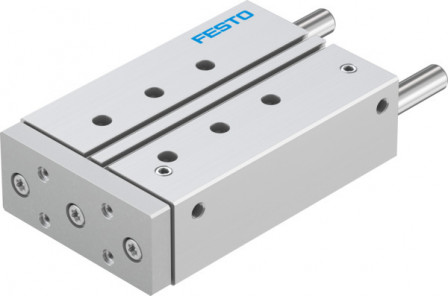

DFM-40-125-P-A-KF Vérin de guidage
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin de guidage DFM-40-125-P-A-KF avec guidage intégré. Distance du centre de gravité de la charge à la plaque étrier=50 mm, Course=125 mm, Diamètre de piston=40 mm, Mode de fonctionnement unité d'entraînement=Etrier, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés
Détails techniques
| Température ambiante (GC) | -5, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991737 |
| Structure de construction | Guidage |
| Position de montage | indifférent |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 1.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | NBR |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Course (MM) | 125 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | Ã double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Guidage | Patin à billes |
| Ø du piston | 40 mm |
| Force théorique à 6 bar, avance (N) | 754 |
| Classe de salle blanche | Classe 7 selon ISO 14644-1 |
| Vitesse maximale max. (M/S) | 0,8 |
| Energie d’impact aux fins de course (NM) | 0,7 |
| Force théorique sous 6 bar, recul (N) | 686 |
| Masse déplacée (G) | 1597 |
| Force max. Fy (N) | 1130 |
| Force max. Fy statique (N) | 1260 |
| Force max. Fz (N) | 1130 |
| Force max. Fz statique (N) | 1260 |
| Couple max. Mx (NM) | 49,74 |
| Couple max. Mx statique (NM) | 55,44 |
| Couple max. My (NM) | 40,13 |
| Couple max. My statique (NM) | 44,73 |
| Couple max. Mz (NM) | 40,13 |
| Couple max. Mz statique (NM) | 44,73 |
| Distance entre le centre de gravité de la charge utile et la plaque étrier xs (MM) | 50 |
| Mode de fonctionnement de l'unité d'entraînement | Etrier |
| Charge utile max. selon course distance définie xs (N) | 161 |
| Raccords alternatifs | Voir dessin du produit |
| Couple max. admissible Mx en fonction de la course (NM) | 8.64 |
| Centre de gravité de la masse déplacée en fonction de la course (MM) | 79 |
| Série | DFM |
| Type de produit | Vérin de guidage |
