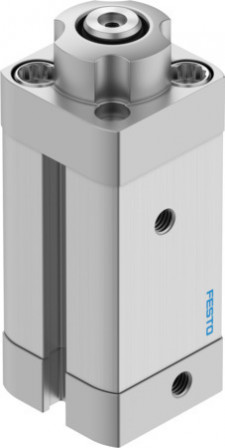

DFSP-16-15-DF-PA Vérin bloqueur FESTO 576065
Voir les documents
Voir les détails techniques
Références
Web : A700-A360356
Fabricant : 576065
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991217 |
| Structure de construction | Piston, Tige de piston, Tube profilé |
| Position de montage | indifférent |
| Mode de fixation | au choix :, avec accessoires, taraudé, à trou débouchant |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 1, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U (PU) |
| Matériau du couvercle | Alliage d'aluminium corroyé, anodisé |
| Course (MM) | 15 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Ø du piston | 16 mm |
| Sécurité anti-rotation/guidage | tige de piston ronde |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Filetage de la tige de piston | M3 |
| Extrémité de la tige de piston | Taraudage |
| Matériau du tube de vérin | Alliage d'aluminium corroyé, Anodisé lisse |
| Variantes | Taraudage de la tige de piston |
| Matériau vis à embase | Acier fortement allié inoxydable |
| Fréquence de cycle max. (HZ) | 5 |
| Force transversale admissible lors de l'opération de commutation (N) | 147 |
| Force de choc admise sur la tige de piston sortie (N) | 880 |
| Matériau du rouleau | Acier galvanisé |
| Série | DFSP |
| Type de produit | Vérin bloqueur |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
Produits similaires
|
|
Conception | Variantes | Raccords alternatifs | Série | Pression de service (BAR) | Course (MM) | Position de montage | Mode de fixation | Raccord pneumatique | Fluide de service | Température ambiante (°C) | Note sur la matière | Classe de résistance à la corrosion KBK | Amortissement | Mode de fonctionnement | Diamètre de piston | Anti-rotation/guidage | Effort radial admissible durant la phase de commutation (N) | Temps de sortie (MS) | Type de produit | Permissible impact force on the advanced piston rod (N) | Ø du piston |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DFSP-16-10-DF-PA Vérin bloqueur FESTO 576064
A700-D070592
Référence web : A700-D070592 Référence fabricant : 576064 |
Taraudage de la tige de piston
|
DFSP
|
1, 10
|
10
|
indifférent
|
au choix :, avec accessoires, taraudé, à trou débouchant
|
M5
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
à double effet
|
Vérin bloqueur
|
16 mm
|
||||||||||
DFSP-16-10-DS-PA Vérin bloqueur FESTO 576058
C2505704424
Référence : C2505704424 Référence web : A700-D070593 Référence fabricant : 576058 |
DFSP
|
1, 10
|
10
|
indifférent
|
au choix :, avec accessoires, taraudé, à trou débouchant
|
M5
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
à double effet
|
Vérin bloqueur
|
16 mm
|
|||||||||||
DFSP-16-10-F-PA Vérin bloqueur FESTO 576062
C2505702350
Référence : C2505702350 Référence web : A700-A407970 Référence fabricant : 576062 |
Taraudage de la tige de piston
|
DFSP
|
2.8, 10
|
10
|
indifférent
|
au choix :, avec accessoires, taraudé, à trou débouchant
|
M5
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
en traction, à double effet
|
Vérin bloqueur
|
16 mm
|
||||||||||
DFSP-16-10-PF-PA Vérin bloqueur FESTO 576066
A700-D070594
Référence web : A700-D070594 Référence fabricant : 576066 |
Taraudage de la tige de piston
|
DFSP
|
2.8, 10
|
10
|
indifférent
|
au choix :, avec accessoires, taraudé, à trou débouchant
|
M5
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
en traction, à simple effet
|
Vérin bloqueur
|
16 mm
|
||||||||||
DFSP-16-10-PS-PA Vérin bloqueur FESTO 576060
H2505704769
Référence : H2505704769 Référence web : A700-A428448 Référence fabricant : 576060 |
DFSP
|
2.8, 10
|
10
|
indifférent
|
au choix :, avec accessoires, taraudé, à trou débouchant
|
M5
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
en traction, à simple effet
|
Vérin bloqueur
|
16 mm
|
|||||||||||
DFSP-16-10-S-PA Vérin bloqueur FESTO 576056
C2505703380
Référence : C2505703380 Référence web : A700-A601423 Référence fabricant : 576056 |
DFSP
|
2.8, 10
|
10
|
indifférent
|
au choix :, avec accessoires, taraudé, à trou débouchant
|
M5
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
en traction, à double effet
|
Vérin bloqueur
|
16 mm
|
|||||||||||
|
DFSP-16-15-DF-PA Vérin bloqueur FESTO 576065Actuel
A700-A360356
Référence web : A700-A360356 Référence fabricant : 576065 |
Taraudage de la tige de piston
|
DFSP
|
1, 10
|
15
|
indifférent
|
au choix :, avec accessoires, taraudé, à trou débouchant
|
M5
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
à double effet
|
Vérin bloqueur
|
16 mm
|
||||||||||
|
DFSP-16-15-DS-PA Vérin bloqueur FESTO 576059
A700-D070595
Référence web : A700-D070595 Référence fabricant : 576059 |
DFSP
|
1, 10
|
15
|
indifférent
|
au choix :, avec accessoires, taraudé, à trou débouchant
|
M5
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
à double effet
|
Vérin bloqueur
|
16 mm
|
|||||||||||
|
DFSP-16-15-F-PA Vérin bloqueur FESTO 576063
H2505704166
Référence : H2505704166 Référence web : A700-A373004 Référence fabricant : 576063 |
Taraudage de la tige de piston
|
DFSP
|
2.8, 10
|
15
|
indifférent
|
au choix :, avec accessoires, taraudé, à trou débouchant
|
M5
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
en traction, à double effet
|
Vérin bloqueur
|
16 mm
|
||||||||||
|
DFSP-16-15-PF-PA Vérin bloqueur FESTO 576067
C2505704282
Référence : C2505704282 Référence web : A700-D070596 Référence fabricant : 576067 |
Taraudage de la tige de piston
|
DFSP
|
2.8, 10
|
15
|
indifférent
|
au choix :, avec accessoires, taraudé, à trou débouchant
|
M5
|
Air comprimé selon ISO8573-1:2010 [7:4:4]
|
P : Bagues/plaques d'amortissement élastiques des deux côtés
|
en traction, à simple effet
|
Vérin bloqueur
|
16 mm
|
