DGST-16-80-E1A Mini-chariot FESTO 8078858
Référence web : A700-D089214
Référence fabricant : 8078858
Référence fabricant : 8078858

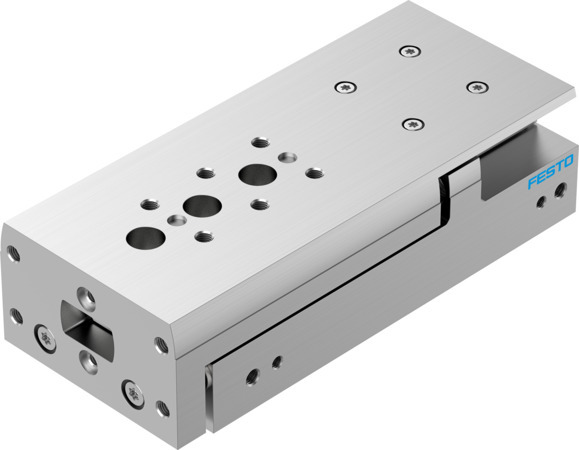

DGST-16-80-E1A Mini-chariot
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 991249 |
| Structure de construction | Chariot, Double piston, Tige de piston, Étrier |
| Position de montage | indifférent |
| Mode de fixation | à trou débouchant |
| Raccord pneumatique | M5 |
| Pression de service (PSI) | 0,1, 0,8, 1, 14,5, 8, 116 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | HNBR |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Course (MM) | 80 |
| Amortissement | Amortissement en élastomère, des deux côtés, course non réglable |
| Détection de position | pour capteurs de proximité |
| Longueur d’amortissement (MM) | 0,8 |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Guidage | Patin à billes |
| Ø du piston | 16 mm |
| Force théorique à 6 bar, avance (N) | 241 |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Vitesse maximale max. (M/S) | 0,5 |
| Répétabilité | <= 0,3 mm |
| Energie d’impact aux fins de course (J) | 0,15 |
| Force théorique sous 6 bar, recul (N) | 207 |
| Masse déplacée (G) | 462 |
| Force max. Fy (N) | 920 |
| Force max. Fz (N) | 920 |
| Couple max. Mx (NM) | 12 |
| Couple max. My (NM) | 10 |
| Couple max. Mz (NM) | 10 |
| Mode de fonctionnement de l'unité d'entraînement | Etrier |
| Matériau du guidage | POM, TPE-E, acier fortement allié |
| Série | DGST |
Produits similaires
<
>
| Moment max. Mx (Nm) | Plage de fin de course ajustable/Longueur arriere (mm) | Plage de fin de course ajustable/Longueur avant (mm) | Energie d'impact en fin de course (J) | Vitesse max. (m/s) | Longueur d'amortissement (mm) | Série | Pression de service (BAR) | Course (MM) | Raccord pneumatique | Amortissement | Détection de position | Diamètre de piston | Répétitivité | Moment max. Mz (Nm) | Moment max. My (Nm) | Masse en mouvement (g) | Force max. Fy (N) | Force max. Fz (N) | Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N) | Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting (N) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DGSC-6-10-P-L Mini-chariot FESTO 569793
Référence web : A700-A171745
|
DGSC | 10 | M3 | P : Bagues/plaques d'amortissement élastiques des deux côtés | sans | 20 | 20 | ||||||||||||||
DGSC-6-10-P-P Mini-chariot FESTO 569792
Référence web : A700-A330126
Référence : B2505400040 |
DGSC | 10 | M3 | P : Bagues/plaques d'amortissement élastiques des deux côtés | sans | 20 | 20 | ||||||||||||||
DGSL-10-100-P1A Mini-chariot FESTO 543955
Référence web : A700-D089070
|
DGSL | 1.5, 8 | 100 | M5 | P1: Bagues/plaques d’amortissement élastiques des deux côtés avec butée fixe | pour capteurs de proximité | 1250 | 1250 | |||||||||||||
|
DGSL-10-100-PA Mini-chariot FESTO 543948
Référence web : A700-D089071
|
DGSL | 1.5, 8 | 100 | M5 | P : Bagues/plaques d'amortissement élastiques des deux côtés | pour capteurs de proximité | 1250 | 1250 | |||||||||||||
DGSL-10-100-Y3A Mini-chariot FESTO 543960
Référence web : A700-A255591
Référence : 250540416 |
DGSL | 1.5, 8 | 100 | M5 | Y3: Amortisseur progressif des deux côtés | pour capteurs de proximité | 1250 | 1250 | |||||||||||||
DGSL-10-10-EA Mini-chariot FESTO 570172
Référence web : A700-D089072
|
DGSL | 1.5, 8 | 10 | M5 | bagues/plaques d'amortissement élastiques courtes des deux côtés | pour capteurs de proximité | 927 | 927 | |||||||||||||
DGSL-10-10-P1A Mini-chariot FESTO 543949
Référence web : A700-A176020
Référence : H2505400077 |
DGSL | 1.5, 8 | 10 | M5 | P1: Bagues/plaques d’amortissement élastiques des deux côtés avec butée fixe | pour capteurs de proximité | 927 | 927 | |||||||||||||
|
DGSL-10-10-PA Mini-chariot FESTO 543942
Référence web : A700-D089073
|
DGSL | 1.5, 8 | 10 | M5 | P : Bagues/plaques d'amortissement élastiques des deux côtés | pour capteurs de proximité | 927 | 927 | |||||||||||||
DGSL-10-20-EA Mini-chariot FESTO 570173
Référence web : A700-D089074
Référence : H2505708354 |
DGSL | 1.5, 8 | 20 | M5 | bagues/plaques d'amortissement élastiques courtes des deux côtés | pour capteurs de proximité | 1003 | 1003 | |||||||||||||
DGSL-10-20-P1A Mini-chariot FESTO 543950
Référence web : A700-A407942
Référence : C2505400121 |
DGSL | 1.5, 8 | 20 | M5 | P1: Bagues/plaques d’amortissement élastiques des deux côtés avec butée fixe | pour capteurs de proximité | 1003 | 1003 |
