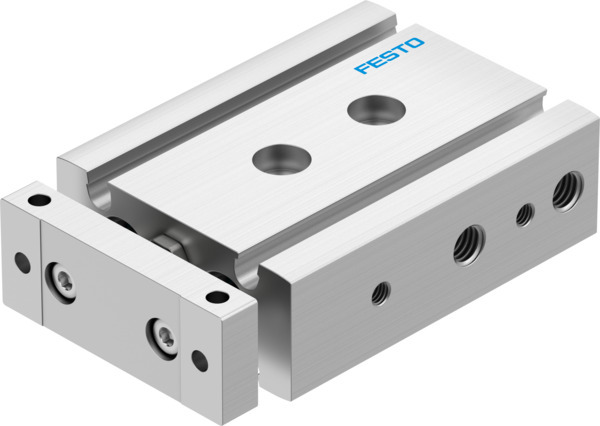

DGTZ-GF-6-10-P-A Vérin à double piston FESTO 8100542
Référence web : A700-D070892
Référence fabricant : 8100542
Référence fabricant : 8100542
DGTZ-GF-6-10-P-A Vérin à double piston
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 991249 |
| Structure de construction | Guidage |
| Position de montage | Indifférente |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 0,2, 0,8, 2, 8 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | NBR |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Course (MM) | 10 |
| Amortissement | bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | Pour capteur de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier inoxydable fortement allié |
| Guidage | Guidage à palier lisse |
| Ø du piston | 6 mm |
| Force théorique à 6 bar, avance (N) | 34 |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Energie d’impact aux fins de course (NM) | 0,01 |
| Force théorique sous 6 bar, recul (N) | 18,6 |
| Masse déplacée (G) | 17 |
| Zone de fin de course/Longueur réglable (MM) | 10 |
| Mode de fonctionnement de l'unité d'entraînement | Etrier |
| Charge utile max. selon course distance définie xs (N) | 1,6 |
| Série | DGTZ |
Produits similaires
<
>
| Moment max. My (Nm) | Type de produit | Pression de service MPa (MPa) | Note sur la matière | Couple max. admissible Mx en fonction de la course (NM) | Moment max. Mz (Nm) | Série | Pression de service (BAR) | Classe de résistance à la corrosion KBK | Détection de position | Diamètre de piston | Energie d'impact en fin de course (J) | Guidage | Vitesse max. (m/s) | Masse en mouvement à 0 mm de course (g) | Masse supplémentaire par 10 mm de course (g) | Moment max. Mx (Nm) | Masse en mouvement (g) | Force max. Fy (N) | Force max. Fy statique (N) | Force max. Fz (N) | Force max. Fz statique (N) | Moment max. Mx statique (Nm) | Moment max. My statique (Nm) | Moment max. Mz statique (Nm) | Distance du centre de gravité de la charge à la plaque étrier (mm) | Charge utile max. en fonction de la course pour une distance définie xs (N) | Matériau couvercle | Matériau corps | Matériau joints | Matériau tige de piston | Centre de gravité de la masse déplacée en fonction de la course (MM) | Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N) | Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting (N) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DFC-10-10-P-A-GF Minivérin de guidage FESTO 189468
Référence web : A700-D070242
|
Minivérin de guidage | DFC | 1, 10 | pour capteurs de proximité | Guidage à palier lisse | Acier fortement allié inoxydable | ||||||||||||||||||||||||||||
|
DFC-10-10-P-A-KF Minivérin de guidage FESTO 189474
Référence web : A700-D070243
|
Minivérin de guidage | DFC | 1, 10 | pour capteurs de proximité | Patin à billes | Acier fortement allié inoxydable | ||||||||||||||||||||||||||||
|
DFC-10-15-P-A-GF Minivérin de guidage FESTO 189469
Référence web : A700-A107645
Référence : C2505400002 |
Minivérin de guidage | DFC | 1, 10 | pour capteurs de proximité | Guidage à palier lisse | Acier fortement allié inoxydable | ||||||||||||||||||||||||||||
|
DFC-10-15-P-A-KF Minivérin de guidage FESTO 189475
Référence web : A700-A424692
|
Minivérin de guidage | DFC | 1, 10 | pour capteurs de proximité | Patin à billes | Acier fortement allié inoxydable | ||||||||||||||||||||||||||||
|
DFC-10-20-P-A-GF Minivérin de guidage FESTO 189470
Référence web : A700-A182957
Référence : C2505400069 |
Minivérin de guidage | DFC | 1, 10 | pour capteurs de proximité | Guidage à palier lisse | Acier fortement allié inoxydable | ||||||||||||||||||||||||||||
|
DFC-10-20-P-A-KF Minivérin de guidage FESTO 189476
Référence web : A700-A293297
|
Minivérin de guidage | DFC | 1, 10 | pour capteurs de proximité | Patin à billes | Acier fortement allié inoxydable | ||||||||||||||||||||||||||||
|
DFC-10-25-P-A-GF Minivérin de guidage FESTO 189471
Référence web : A700-A646981
Référence : D2505702660 |
Minivérin de guidage | DFC | 1, 10 | pour capteurs de proximité | Guidage à palier lisse | Acier fortement allié inoxydable | ||||||||||||||||||||||||||||
|
DFC-10-25-P-A-KF Minivérin de guidage FESTO 189477
Référence web : A700-A076949
Référence : 250540014 |
Minivérin de guidage | DFC | 1, 10 | pour capteurs de proximité | Patin à billes | Acier fortement allié inoxydable | ||||||||||||||||||||||||||||
|
DFC-10-30-P-A-GF Minivérin de guidage FESTO 189472
Référence web : A700-A352964
Référence : C2505701994 |
Minivérin de guidage | DFC | 1, 10 | pour capteurs de proximité | Guidage à palier lisse | Acier fortement allié inoxydable | ||||||||||||||||||||||||||||
|
DFC-10-30-P-A-KF Minivérin de guidage FESTO 189478
Référence web : A700-A560827
Référence : C2505703262 |
Minivérin de guidage | DFC | 1, 10 | pour capteurs de proximité | Patin à billes | Acier fortement allié inoxydable |
