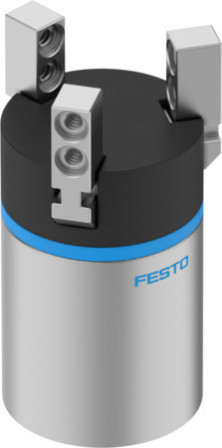

DHDS-16-A Pince à serrage concentrique FESTO 1259491
Voir les documents
Voir les détails techniques
Références
B2502100008
Web : A700-A135679
Fabricant : 1259491
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 991894 |
| Structure de construction | Levier, cycle de travail à guidage forcé |
| Position de montage | indifférent |
| Mode de fixation | avec taraudage et goupille cylindrique |
| Raccord pneumatique | M3 |
| Pression de service (BAR) | 2, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Taille | 16 |
| Aptitude à la production de batteries Li-ion | Les métaux contenant plus de 5 % de cuivre en masse sont exclus de l'utilisation. Sont exclus les circuits imprimés, les câbles, les connecteurs électriques et les bobines |
| Moment d’inertie de masse (KGC) | 0,136 |
| Détection de position | pour capteur Hall |
| Course par mors de pince (MM) | 2.5 |
| Précision de remplacement max. (MM) | 0,2 |
| Jeu angulaire max. du mors de pince ax, ay (DEG) | 0,5 |
| Jeu max. des mors de pince Sz (MM) | <= 0,02 mm |
| Symétrie en rotation (MM) | 0,2 |
| Répétabilité de la pince (MM) | 0,04 |
| Nombre de mors de pince | 3 |
| Mode de fonctionnement | à double effet |
| Fonction de la pince | 3 points |
| Fréquence de travail max. de la pince (HZ) | 4 |
| Temps d’ouverture min. sous 6 bar (MS) | 26 |
| Temps de fermeture min. sous 6 bar (MS) | 42 |
| Masse max. par doigt de pince externe (G) | 50 |
| Forces de préhension totale à 6 bar, à l'ouverture (N) | 120 |
| Force de préhension totale à 6 bar, à la fermeture (N) | 87 |
| Force de préhension par mors de pince à 6 bar, à l'ouverture (N) | 40 |
| Force de préhension par mors de pince à 6 bar, à la fermeture (N) | 29 |
| Force max. sur le mors de pince Fz statique (N) | 50 |
| Couple max. sur le mors de pince Mx statique (NM) | 2 |
| Couple max. sur le mors de pince My statique (NM) | 2 |
| Couple max. sur le mors de pince Mz statique (NM) | 2 |
| Intervalle de relubrification des éléments de guidage (YUE) | 10 |
| Matériau du capuchon d'obturation | PA |
| Matériau mors de pince | Acier fortement allié inoxydable |
| Série | DHDS |
| Type de produit | Pince à serrage concentrique |
