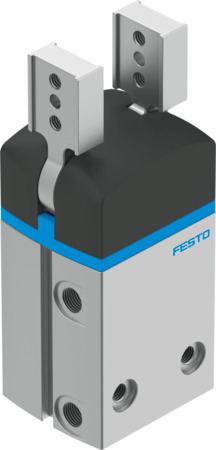

DHRS-40-A Pince à serrage radial FESTO 1310166
Référence : C2502100024
Référence web : A700-A234791
Référence fabricant : 1310166
Référence web : A700-A234791
Référence fabricant : 1310166
DHRS-40-A Pince à serrage radial
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Détails techniques
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 991894 |
| Structure de construction | cycle de travail à guidage forcé |
| Position de montage | indifférent |
| Mode de fixation | Taraudage et douille de centrage, au choix :, avec trou débouchant et douille de centrage |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 2, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Taille | 40 |
| Aptitude à la production de batteries Li-ion | Les métaux contenant plus de 5 % de cuivre en masse sont exclus de l'utilisation. Sont exclus les circuits imprimés, les câbles, les connecteurs électriques et les bobines |
| Moment d’inertie de masse (KGC) | 4,18 |
| Détection de position | pour capteurs de proximité |
| Précision de remplacement max. (MM) | 0,2 |
| Symétrie en rotation (MM) | 0,2 |
| Répétabilité de la pince (MM) | 0,1 |
| Nombre de mors de pince | 2 |
| Mode de fonctionnement | à double effet |
| Fonction de la pince | Radial |
| Fréquence de travail max. de la pince (HZ) | 2 |
| Temps d’ouverture min. sous 6 bar (MS) | 113 |
| Temps de fermeture min. sous 6 bar (MS) | 142 |
| Force max. sur le mors de pince Fz statique (N) | 200 |
| Couple max. sur le mors de pince Mx statique (NM) | 14 |
| Couple max. sur le mors de pince My statique (NM) | 14 |
| Couple max. sur le mors de pince Mz statique (NM) | 14 |
| Matériau du capuchon d'obturation | PA |
| Matériau mors de pince | Acier fortement allié |
| Angle d’ouverture max. (DEG) | 180 |
| Couple total de préhension à 0,6 MPa (6 bar, 87 psi) à l'ouverture (NCM) | 725 |
| Couple total de préhension à 6 bar, à la fermeture (NCM) | 660 |
| Série | DHRS |
| Type de produit | Pince à serrage radial |
